4 gasket sets and 23 individual gaskets for the Honda ATC125M. Material, thickness and OEM cross-reference for each.
| Set | Gaskets in Set | Material | Years |
|---|---|---|---|
| Set A | 1 | A | 1984 - 1985 |
| SET A | 7 | A | 1986 - 1987 |
| Set B | 1 | A | 1984 - 1985 |
| SET B | 1 | A | 1986 - 1987 |
| Gasket | OEM Number | Material | Thickness | Years | |
|---|---|---|---|---|---|
|
|
4 Cover | 11396-HB6-000 | A | 20 mm | 1986 - 1987 |
|
|

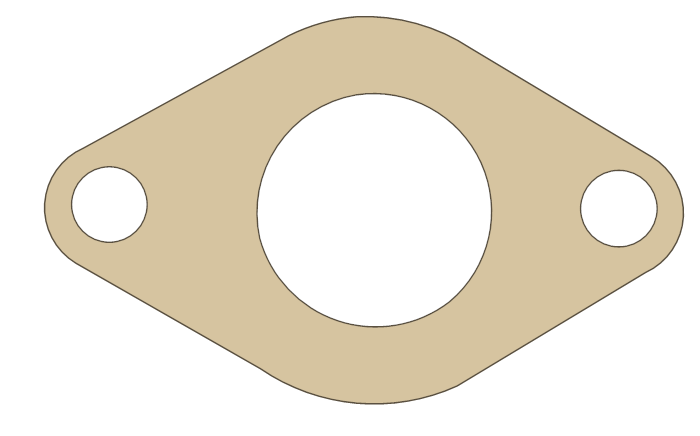

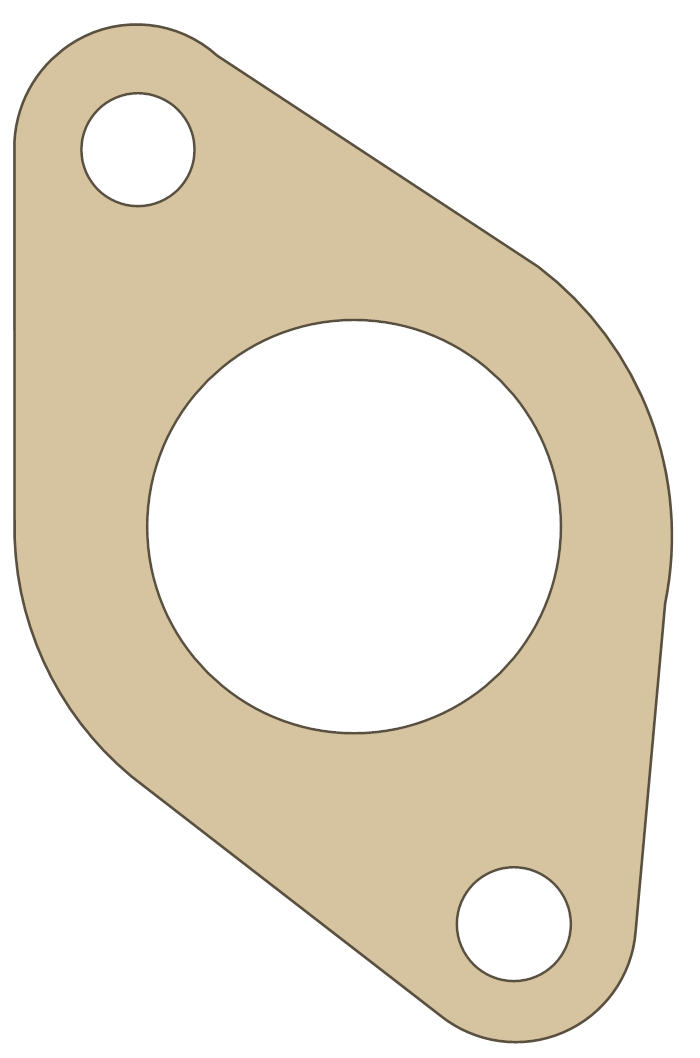

Carburetor | 16212-943-306 | A | 20 mm | 1984 - 1985 |
|
|
Carburetor | 16212-943-000 | A | 20 mm | 1986 - 1987 |
|
|

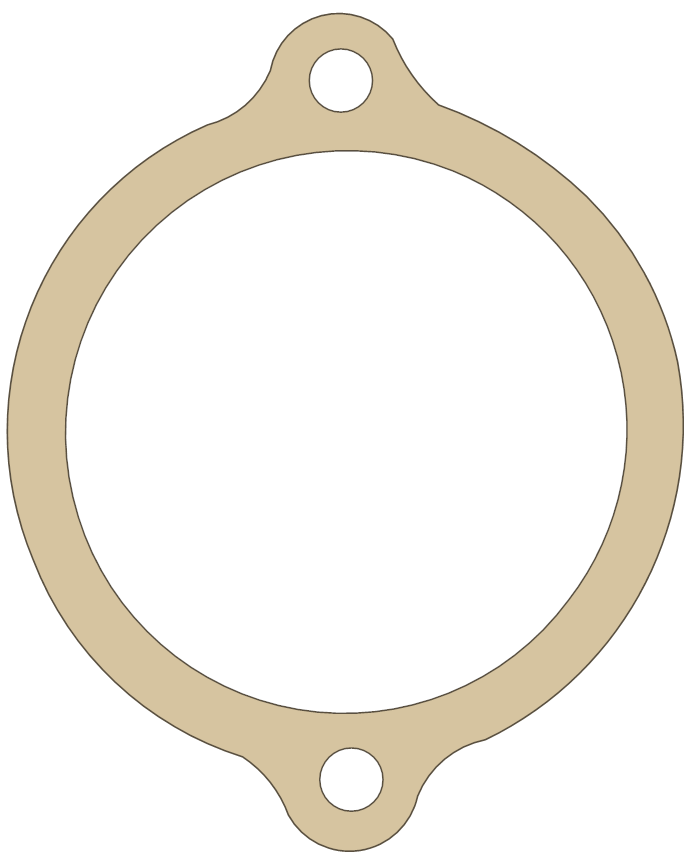

Clutch Cover | 22112-121-630 | A | 20 mm | 1984 - 1985 |
|
|

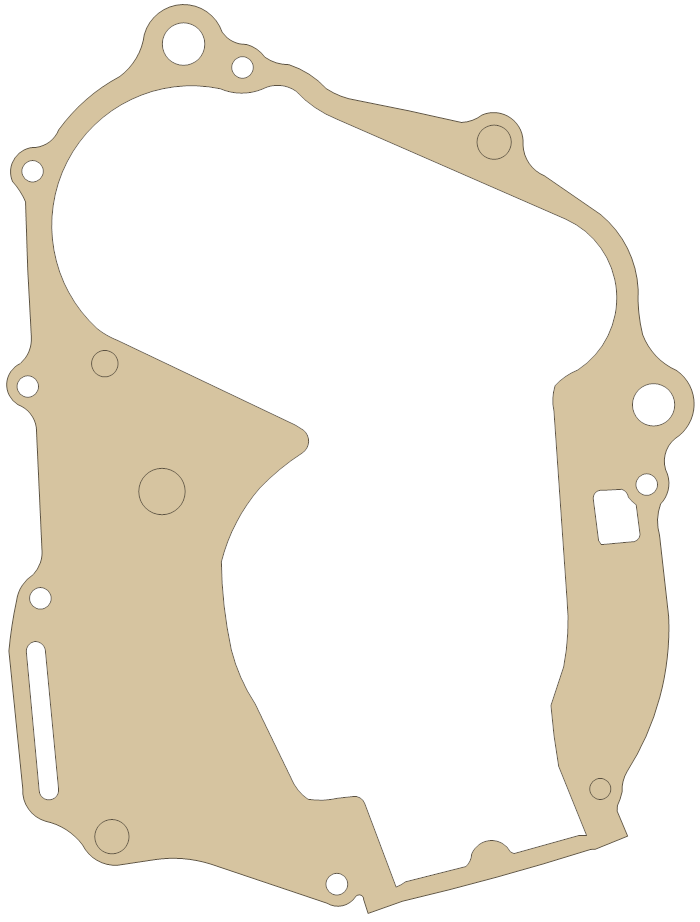

Crankcase | 11191-HB6-010 | A | 20 mm | 1986 - 1987 |
|
|
Crankcase | 11191-968-010 | A | 20 mm | 1984 - 1985 |
|
|
Cylinder | 12191-KT0-710 | A | 20 mm | 1986 - 1987 |
|
|

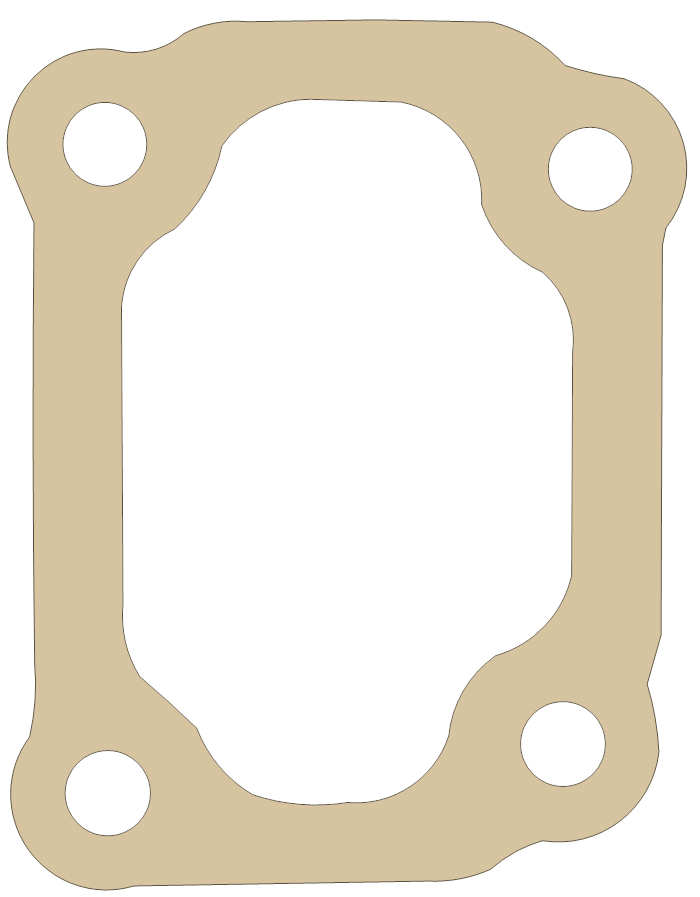

Cylinder Head Cover | 12391-459-950 | A | 20 mm | 1984 - 1985 |
|
|

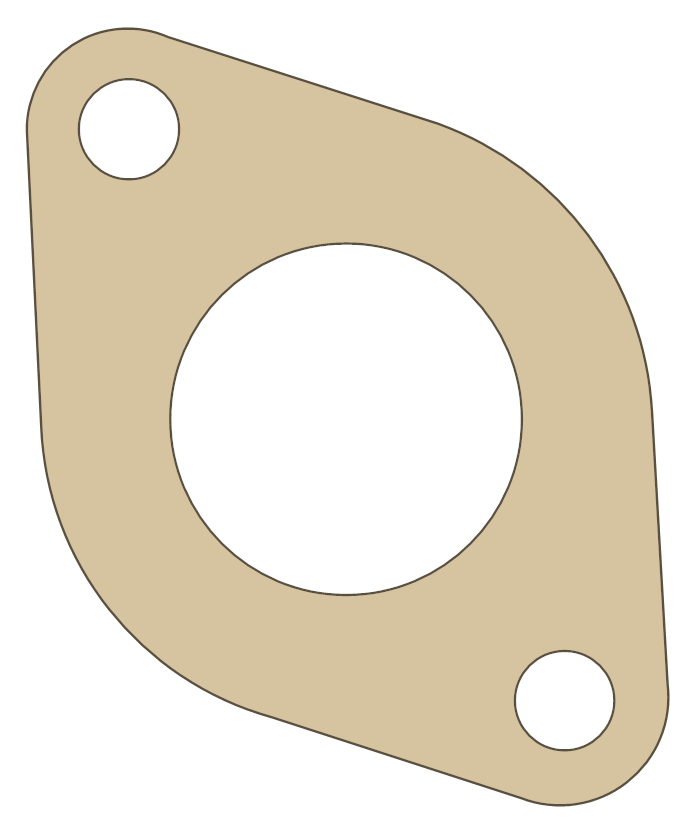

IN, Pipe | 17119-088-830 | A | 20 mm | 1984 - 1985 |
|
|
L. Crankcase Cover | 11395-968-306 | A | 20 mm | 1984 - 1985 |
|
|

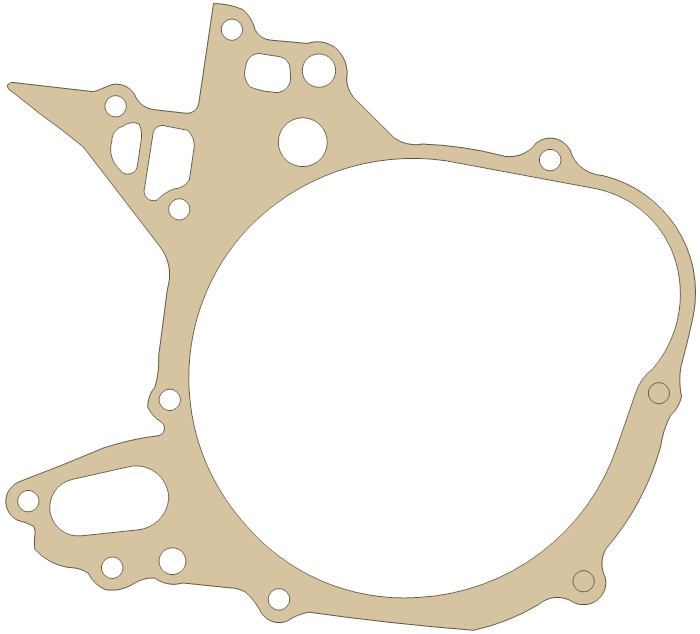

L. Spacer | 11215-968-306 | A | 20 mm | 1984 - 1985 |
|
|
Oil Pump Body | 15119-028-306 | A | 20 mm | 1984 - 1985 |
|
|

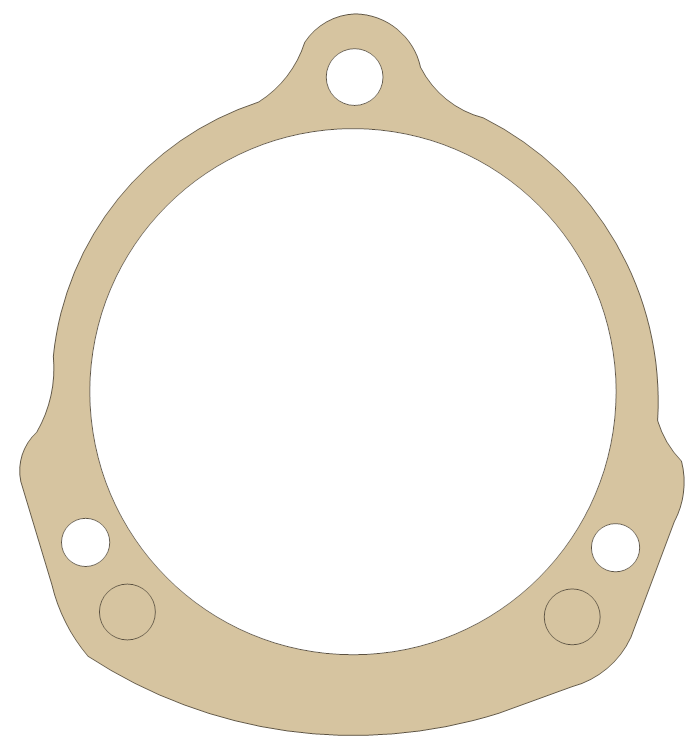

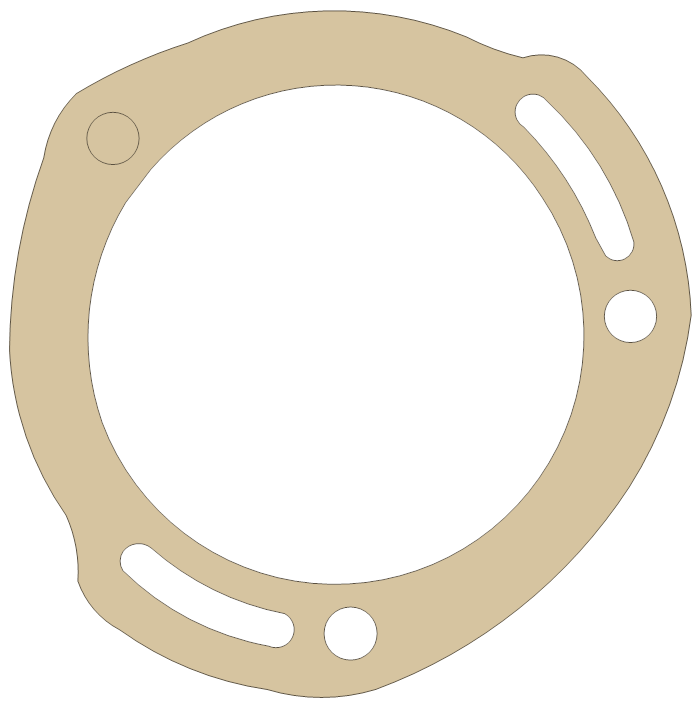

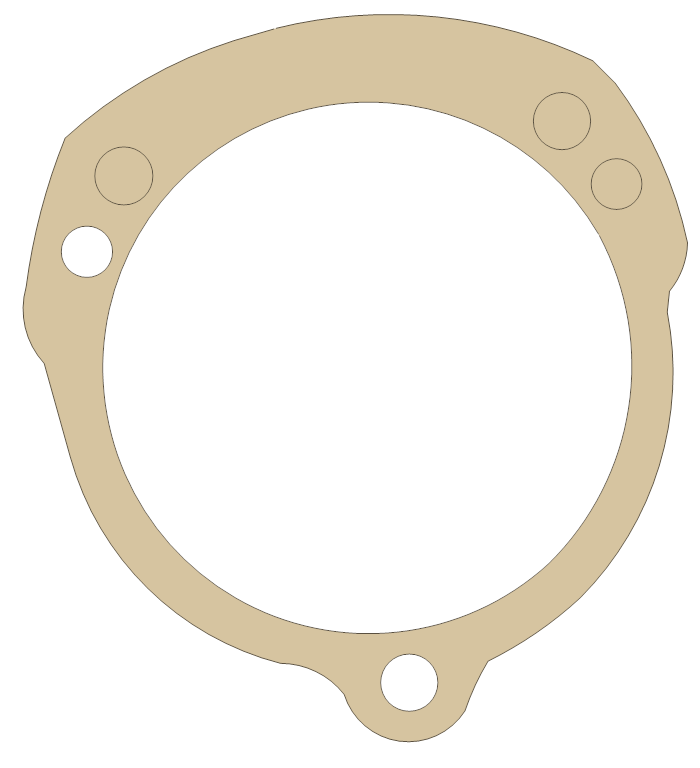

Point Base | 30392-121-306 | A | 20 mm | 1984 - 1985 |
|
|
Point Base | 30392-121-630 | A | 20 mm | 1984 - 1985 |
|
|
Point Base | 30392-121-690 | A | 20 mm | 1984 - 1985 |
|
|
Pulse Generator | 12339-437-003 | A | 20 mm | 1986 - 1987 |
|
|

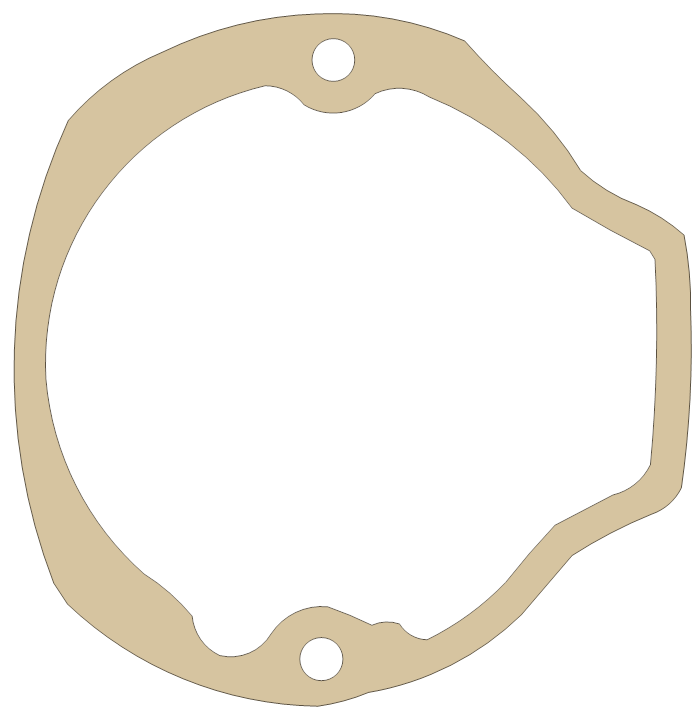

Pulse Generator Cover | 30391-121-740 | A | 20 mm | 1984 - 1985 |
|
|
R. Cover | 11393-HB6-306 | A | 20 mm | 1986 - 1987 |
|
|

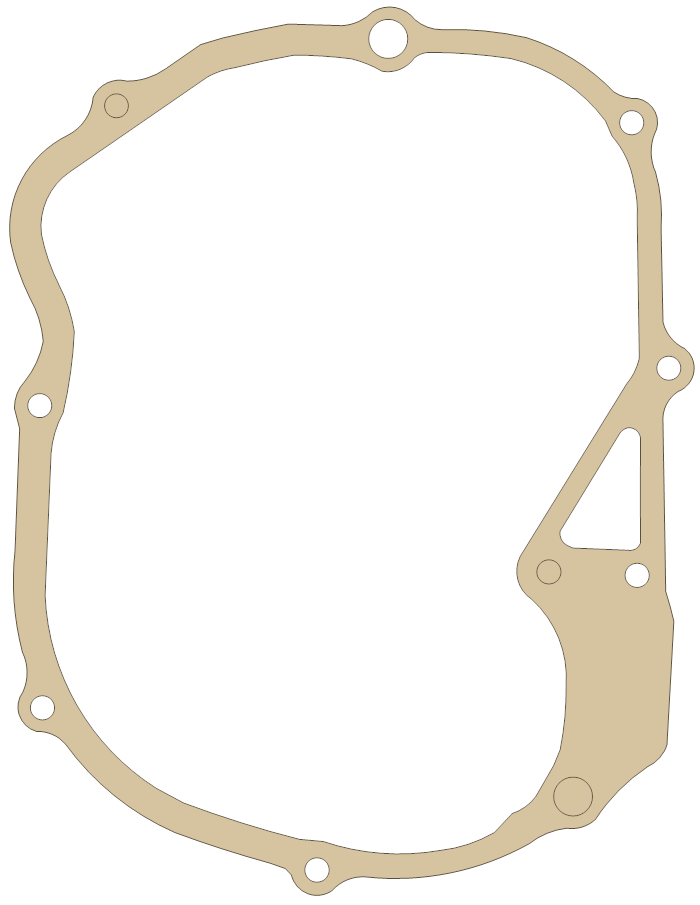

R. Crankcase Cover | 11393-459-306 | A | 20 mm | 1984 - 1985 |
|
|
Recoil Starter | 28411-HB6-000 | A | 20 mm | 1986 - 1987 |
|
|

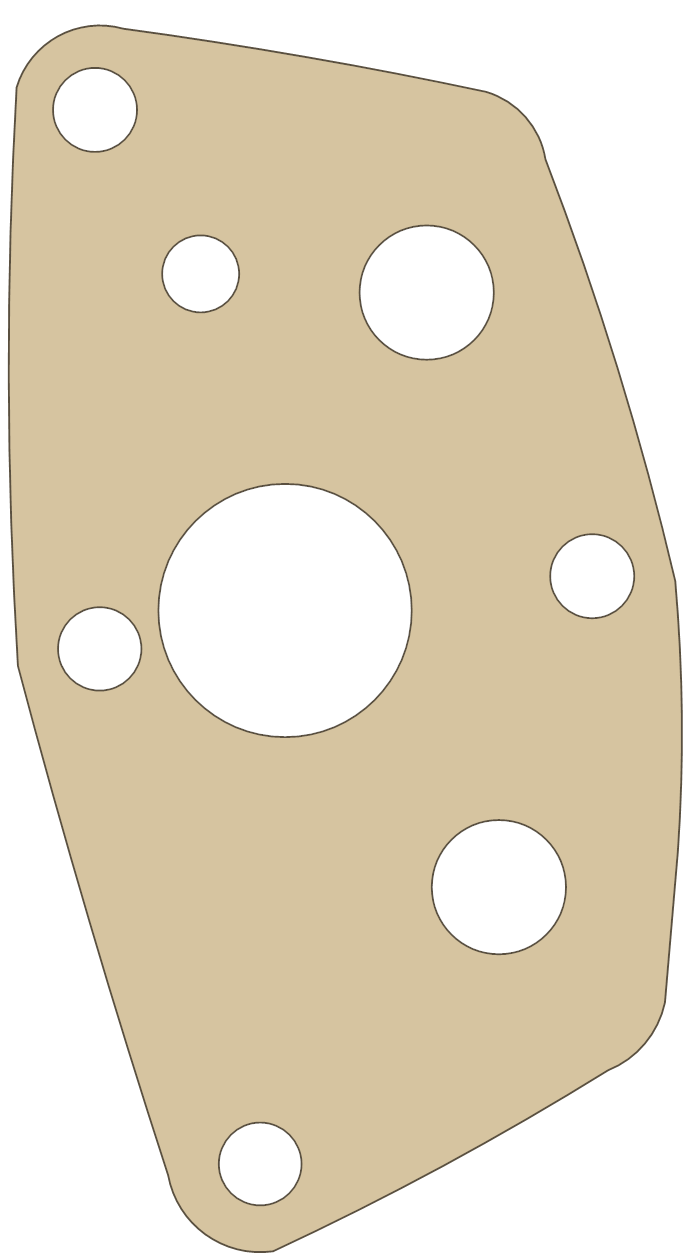

Rocker Arm Side Cover | 12394-459-010 | A | 20 mm | 1984 - 1985 |
|
|
Sub Trans Cover | 11693-968-306 | A | 20 mm | 1984 - 1985 |
|
|
Tensioner | 12194-HB3-000 | A | 20 mm | 1986 - 1987 |
Ready-to-cut files for every gasket listed here are available to subscribers. Specifications are free to view.
