3 gasket sets and 12 individual gaskets for the Honda ATC200X. Material, thickness and OEM cross-reference for each.
| Set | Gaskets in Set | Material | Years |
|---|---|---|---|
| SET A | 7 | A | 1983 - 1985 |
| SET A | 3 | A | 1986 - 1987 |
| SET B | 1 | B | 1983 - 1985 |
| Gasket | OEM Number | Material | Thickness | Years | |
|---|---|---|---|---|---|
|
|
Clutch Cover | 11393-HB5-000 | A | 20 mm | 1986 - 1987 |
|
|
Crankcase | 11191-KT0-710 | A | 20 mm | 1983 - 1985 |
|
|

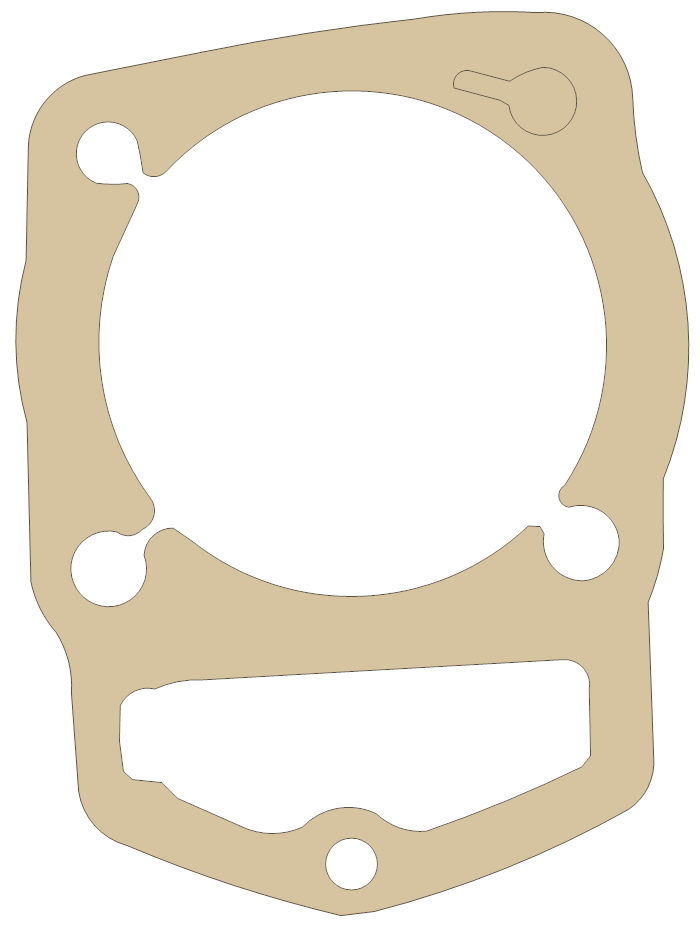

Cylinder | 12191-HB3-000 | A | 20 mm | 1986 - 1987 |
|
|
Cylinder | 12191-KT0-710 | A | 20 mm | 1983 - 1985 |
|
|

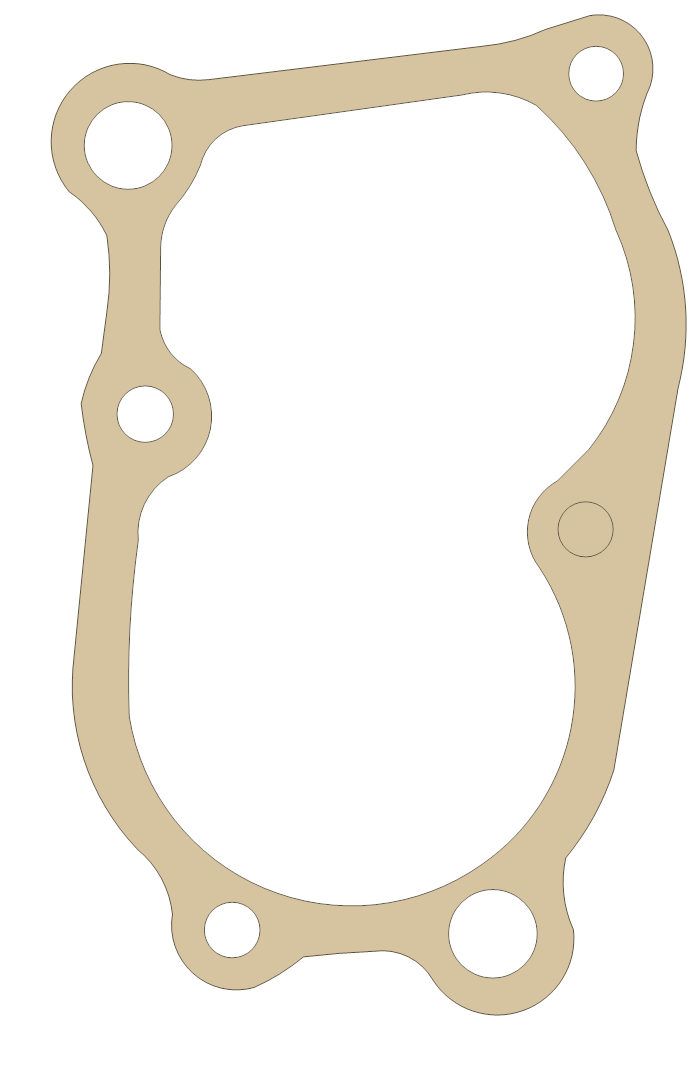

Kick Starter Cover | 11338-965-000 | A | 20 mm | 1983 - 1985 |
|
|

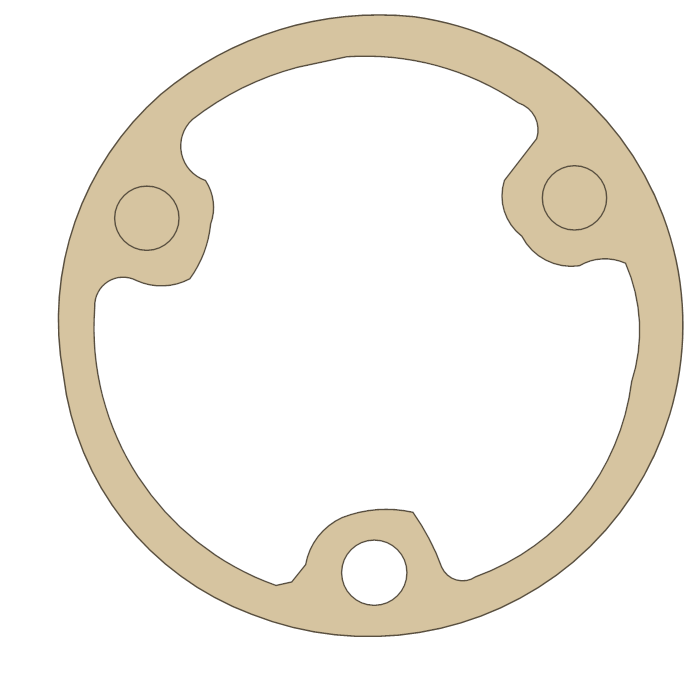

Oil Filter | 15459-107-306 | A | 20 mm | 1983 - 1985 |
|
|

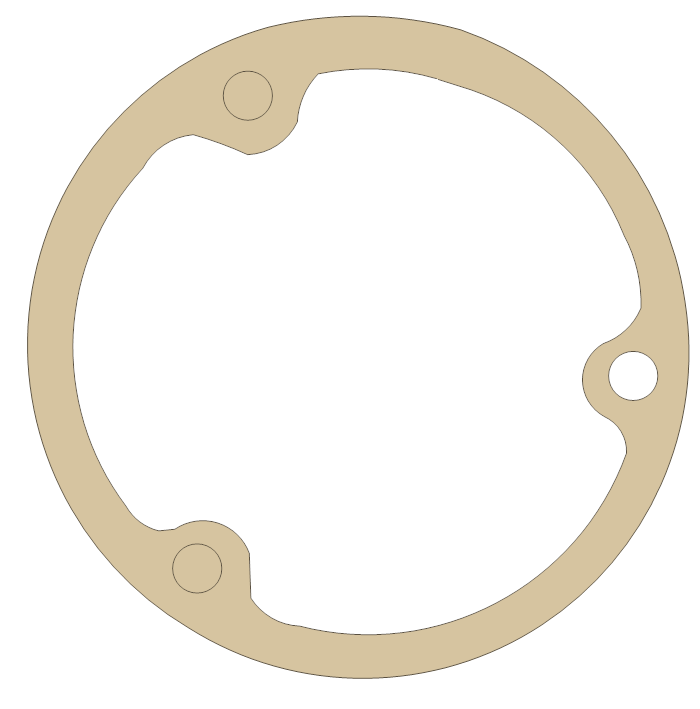

Oil Filter Cap | 15459-107-000 | A | 20 mm | 1986 - 1987 |
|
|
Oil Filter Cap | 15459-107-306 | A | 20 mm | 1983 - 1985 |
|
|

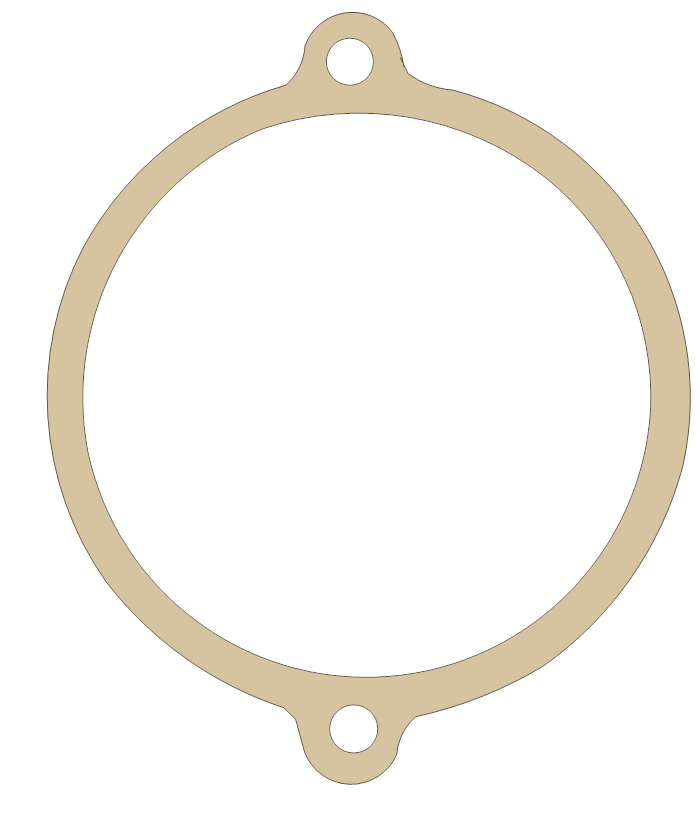

Pulse Generator Base | 12339-KT0-710 | A | 20 mm | 1983 - 1985 |
|
|

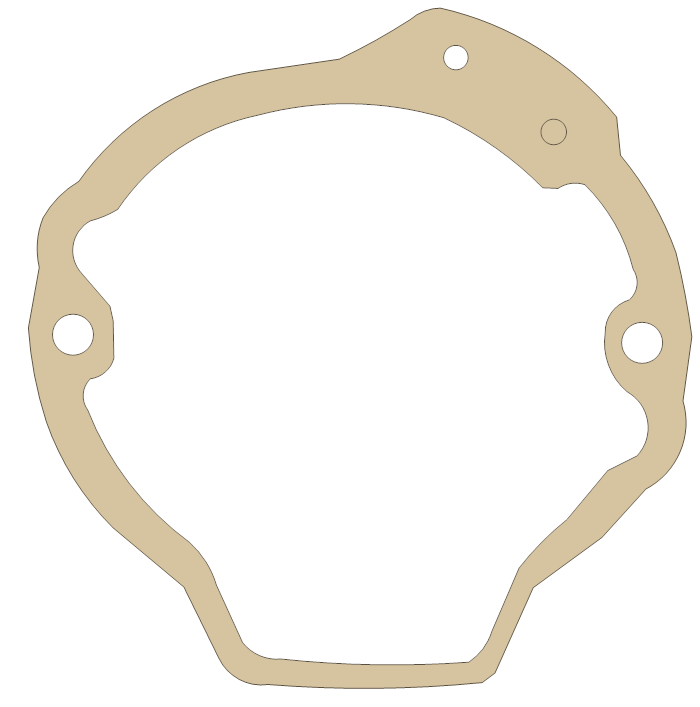

Pulse Generator Cover | 30372-KT0-710 | B | 40 mm | 1983 - 1985 |
|
|
Right Cover | 11393-KT0-710 | A | 20 mm | 1983 - 1985 |
|
|

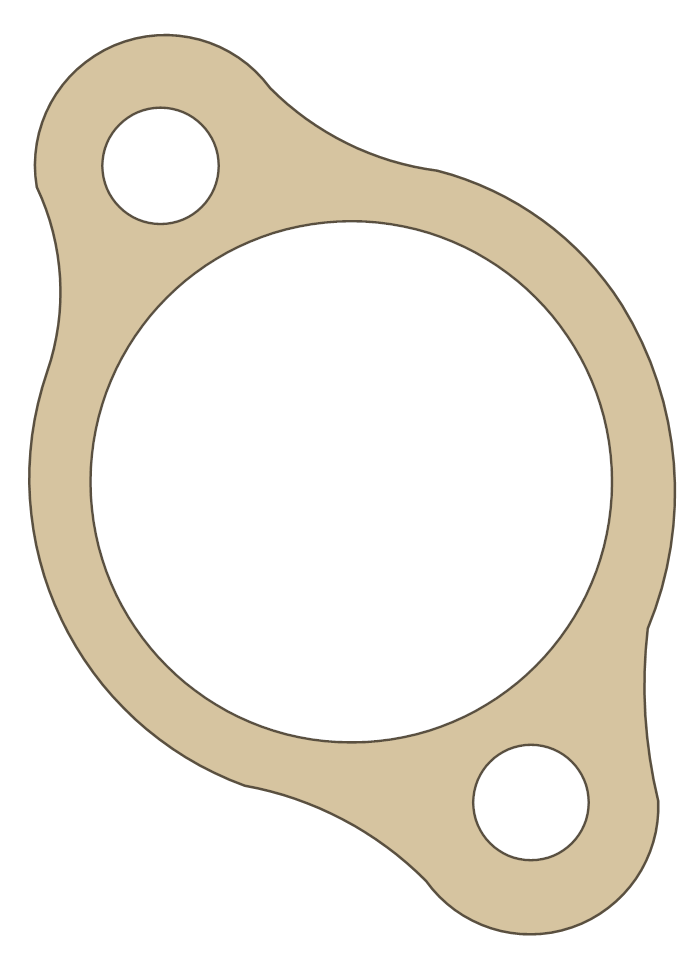

Tensioner | 12194-HB3-000 | A | 20 mm | 1986 - 1987 |
Ready-to-cut files for every gasket listed here are available to subscribers. Specifications are free to view.
