3 gasket sets and 17 individual gaskets for the Honda ATC90. Material, thickness and OEM cross-reference for each.
| Set | Gaskets in Set | Material | Years |
|---|---|---|---|
| SET A | 13 | A | 1974 - 1975 |
| SET A | 11 | A | 1976 - 1978 |
| SET B | 1 | B | 1974 - 1978 |
| Gasket | OEM Number | Material | Thickness | Years | |
|---|---|---|---|---|---|
|
|

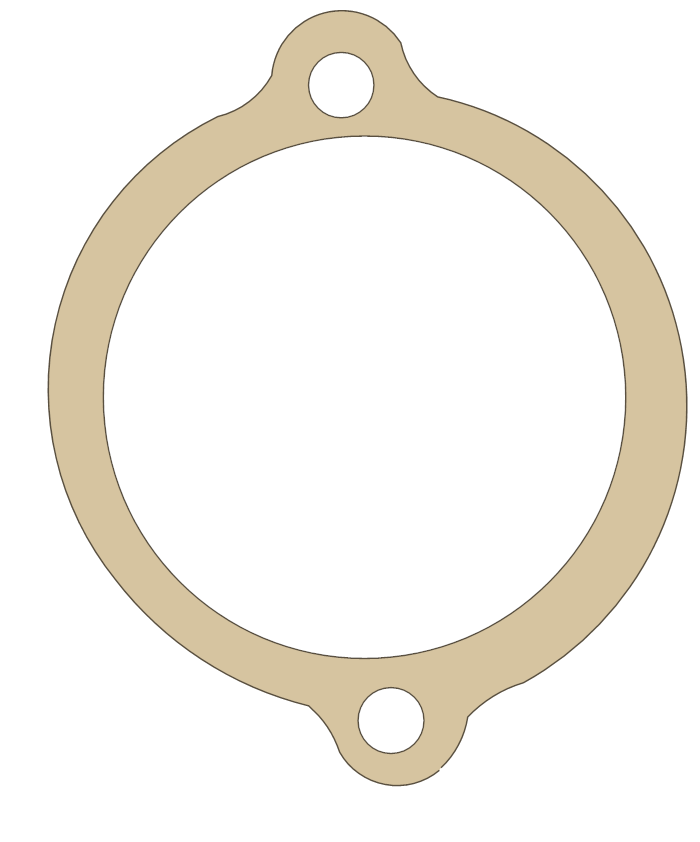

Clutch Outer Cover | 22112-028-000 | A | 20 mm | 1970 - 1978 |
|
|

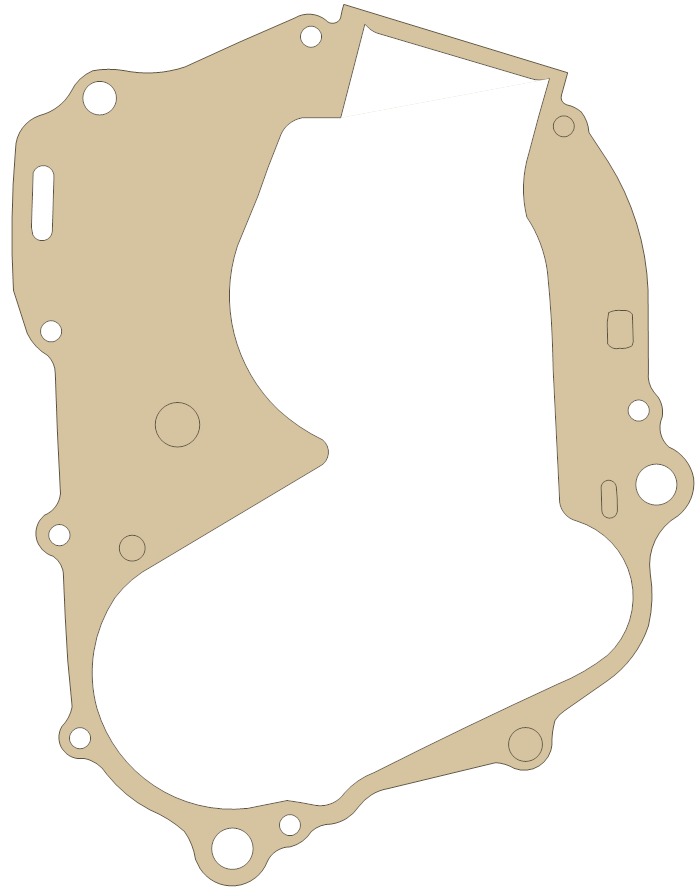

Crankcase | 11191-052-000 | A | 20 mm | 1970 - 1978 |
|
|

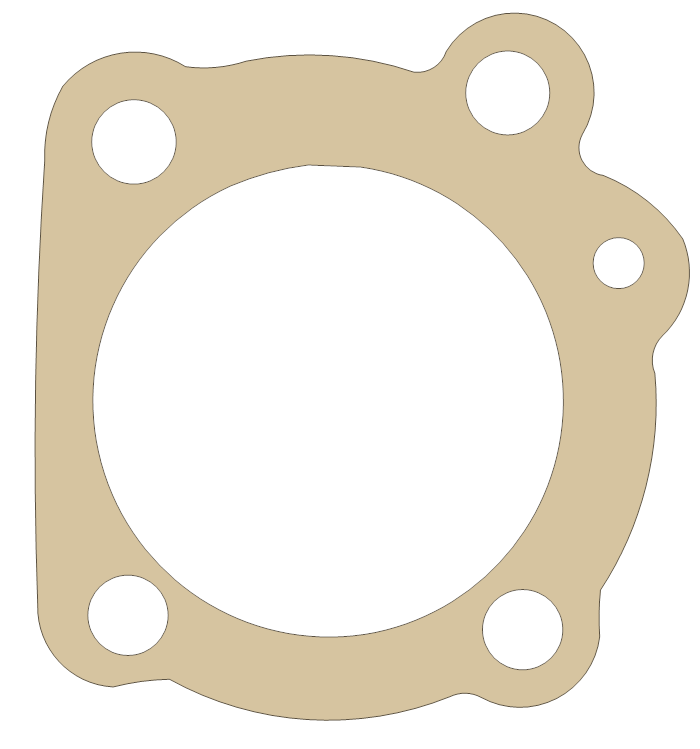

Cylinder | 12191-028-020 | A | 20 mm | 1974 - 1978 |
|
|

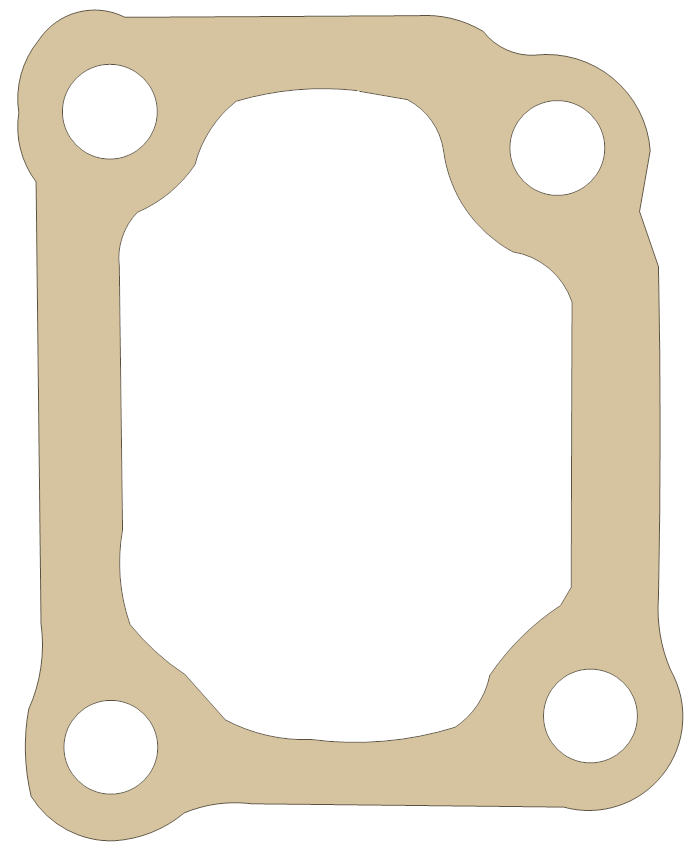

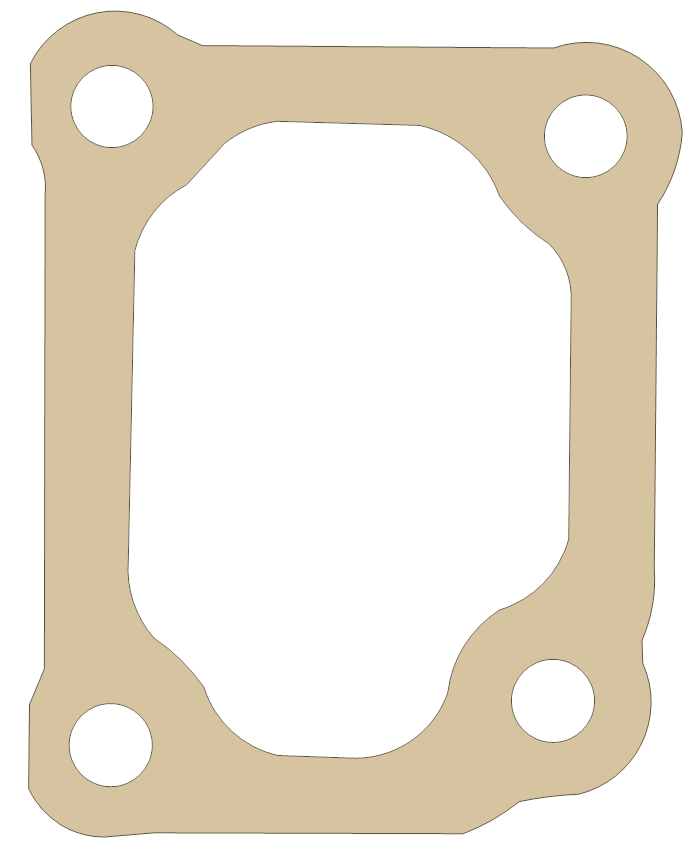

Cylinder Head Cover | 12391-028-000 | A | 20 mm | 1974 - 1978 |
|
|
Cylinder Head Cover | 12391-028-306 | A | 20 mm | 1970 - 1975 |
|
|

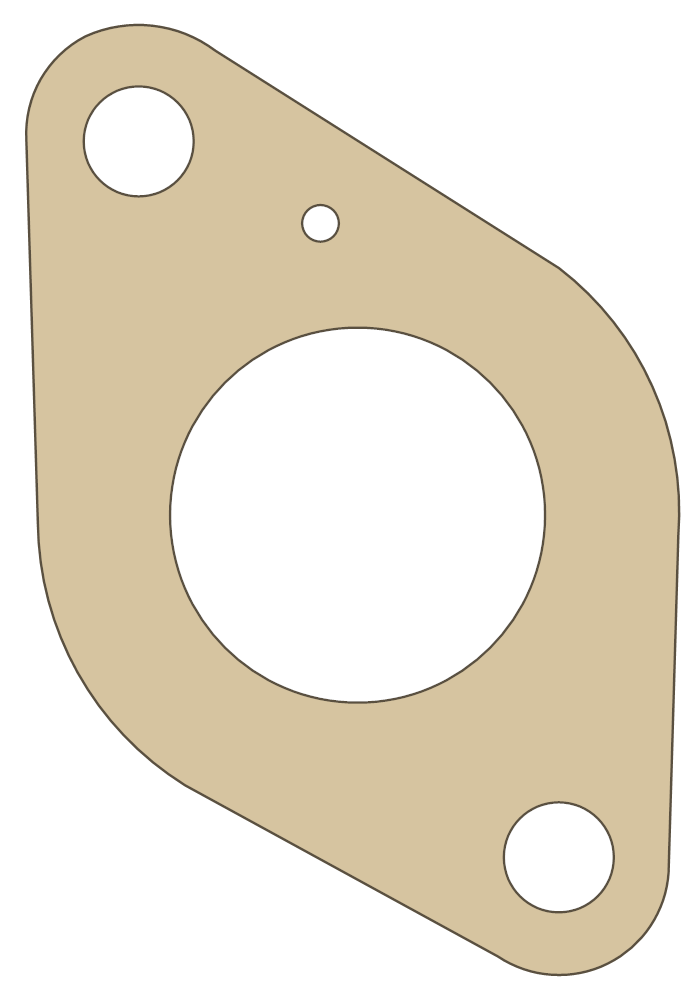

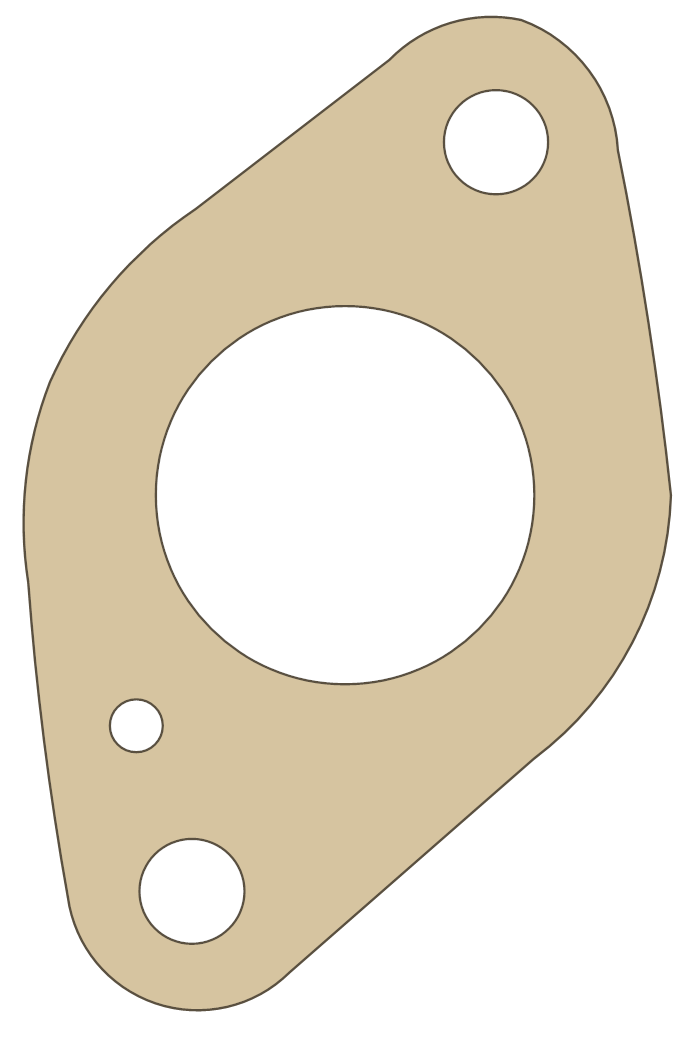

IN, Pipe | 17119-046-000 | A | 20 mm | 1974 - 1975 |
|
|
IN, Pipe | 17119-046-306 | A | 20 mm | 1970 - 1975 |
|
|

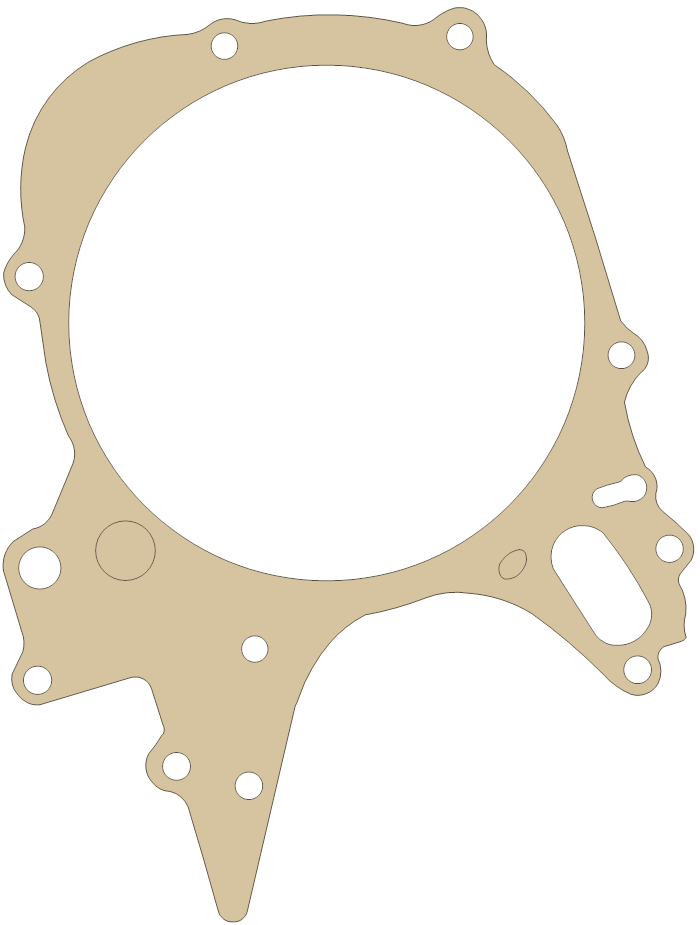

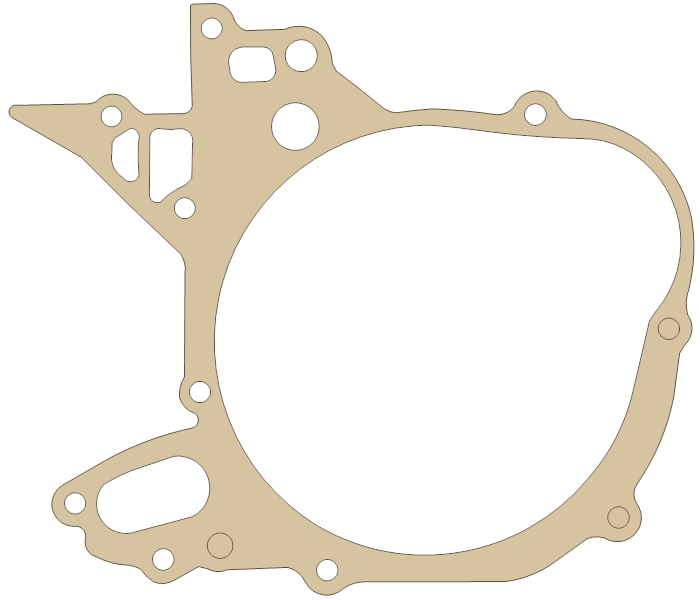

L. Crankcase Cover | 11395-918-000 | B | 30 mm | 1974 - 1978 |
|
|
L. Crankcase Cover | 11395-918-306 | A | 20 mm | 1970 - 1975 |
|
|

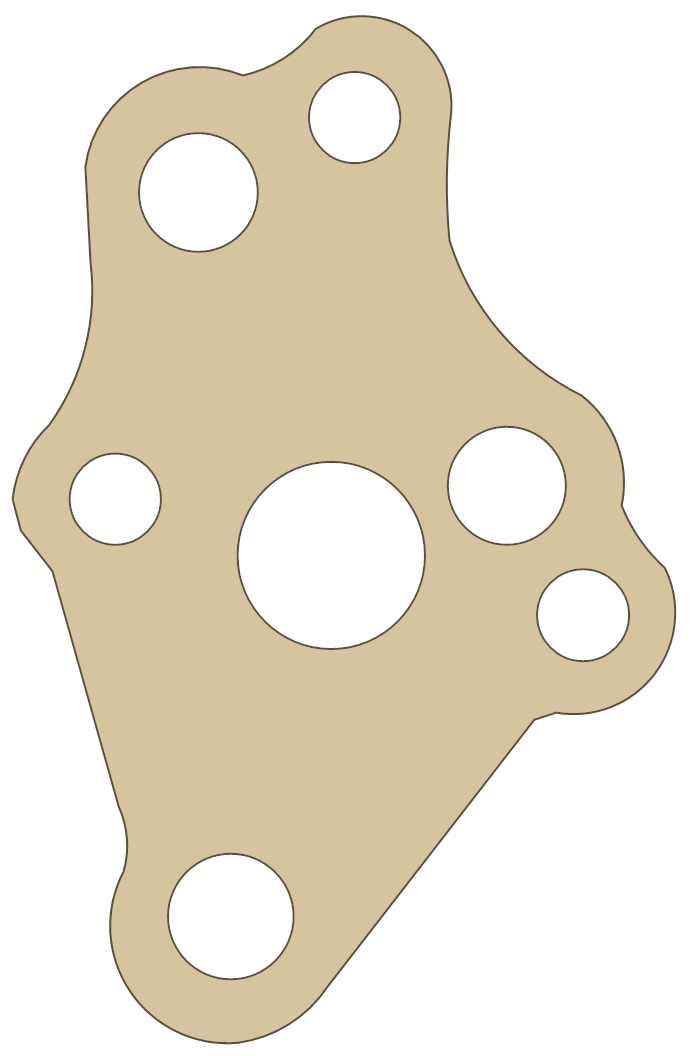

Oil Pump Body | 15119-028-030 | A | 20 mm | 1970 - 1978 |
|
|

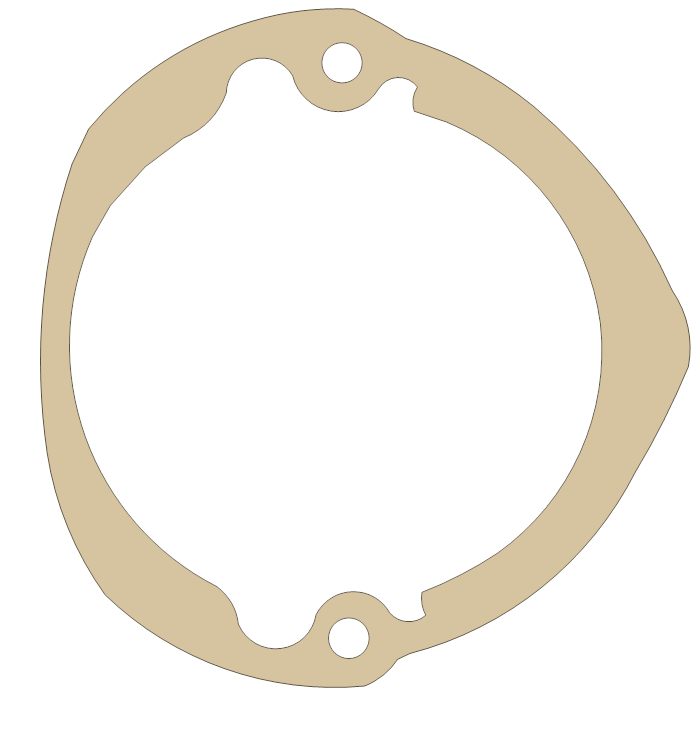

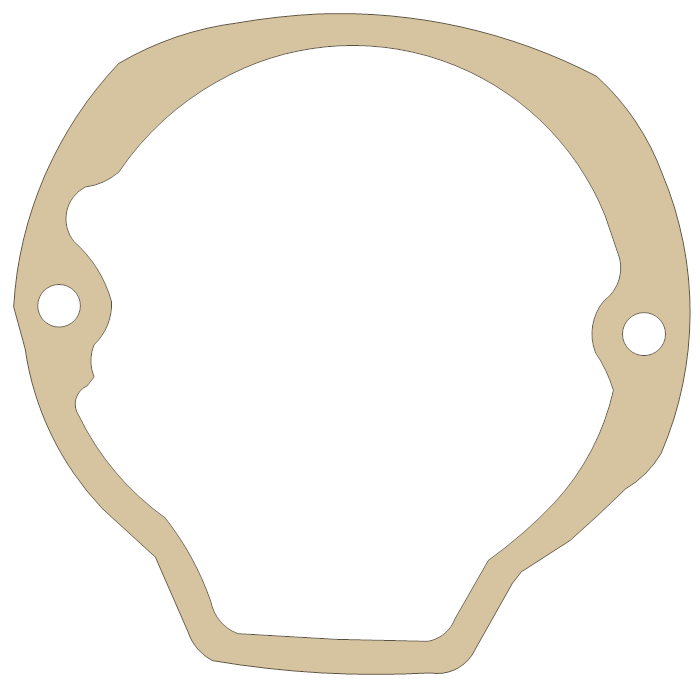

Point Cover | 30391-028-000 | A | 20 mm | 1974 - 1978 |
|
|
Point Cover | 30391-028-306 | A | 20 mm | 1974 - 1975 |
|
|

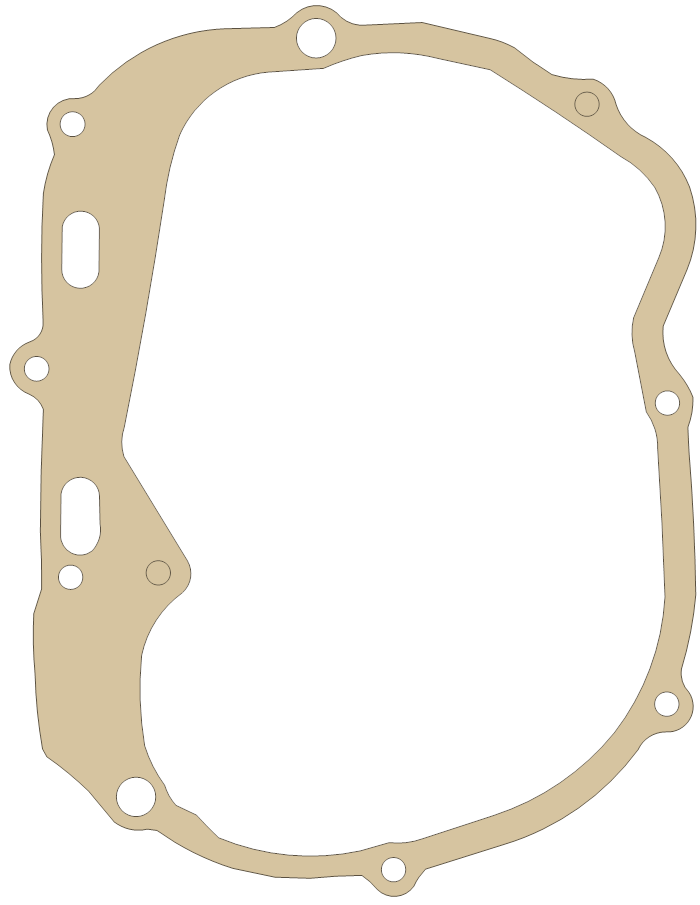

R. Crankcase Cover | 11393-028-020 | A | 20 mm | 1976 - 1978 |
|
|

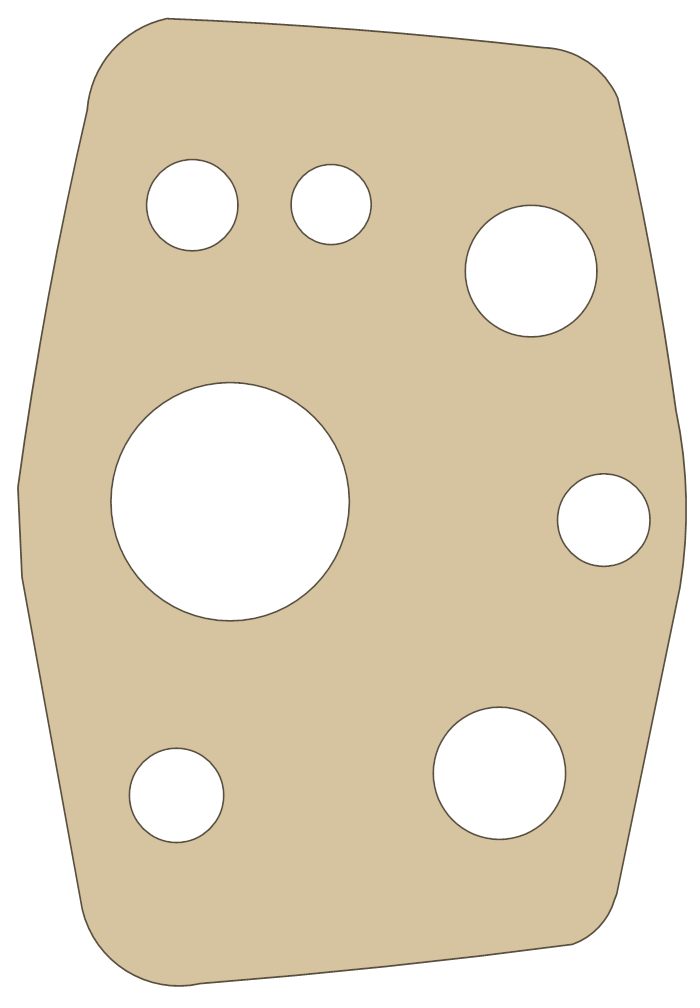

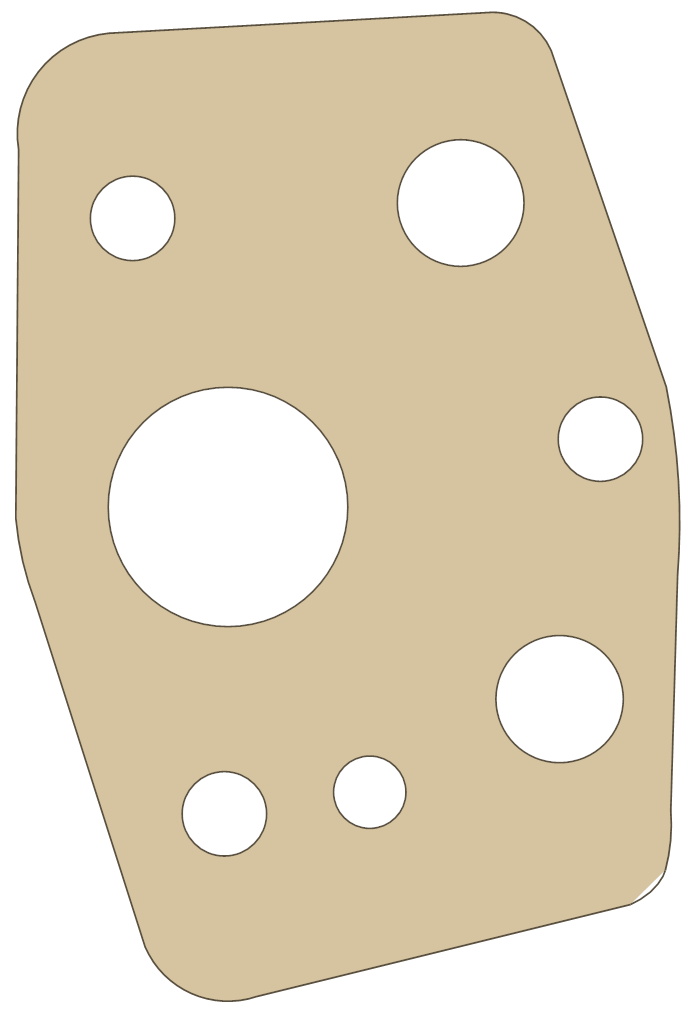

R. Cylinder Head Side Cover | 12394-028-010 | A | 20 mm | 1974 - 1978 |
|
|
R. Cylinder Head Side Cover | 12394-028-020 | A | 20 mm | 1970 - 1978 |
|
|

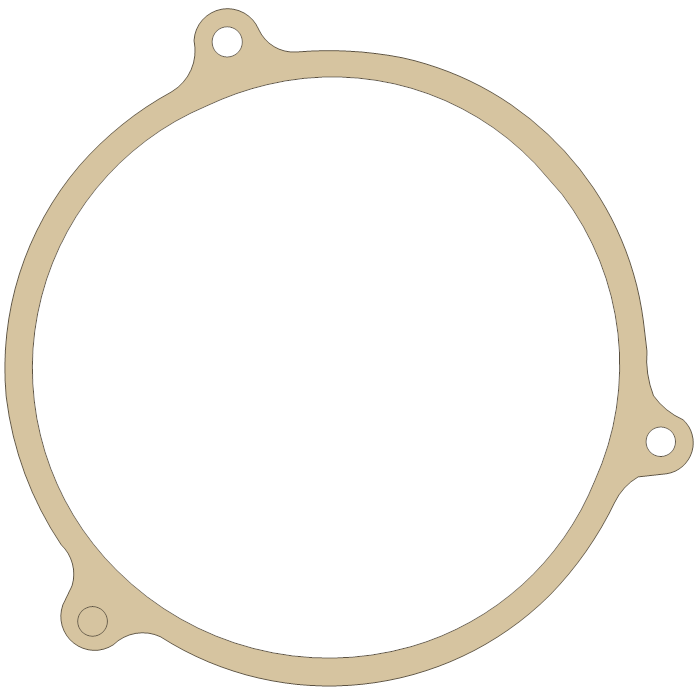

Recoil Starter | 28411-918-300 | A | 20 mm | 1974 - 1978 |
|
|

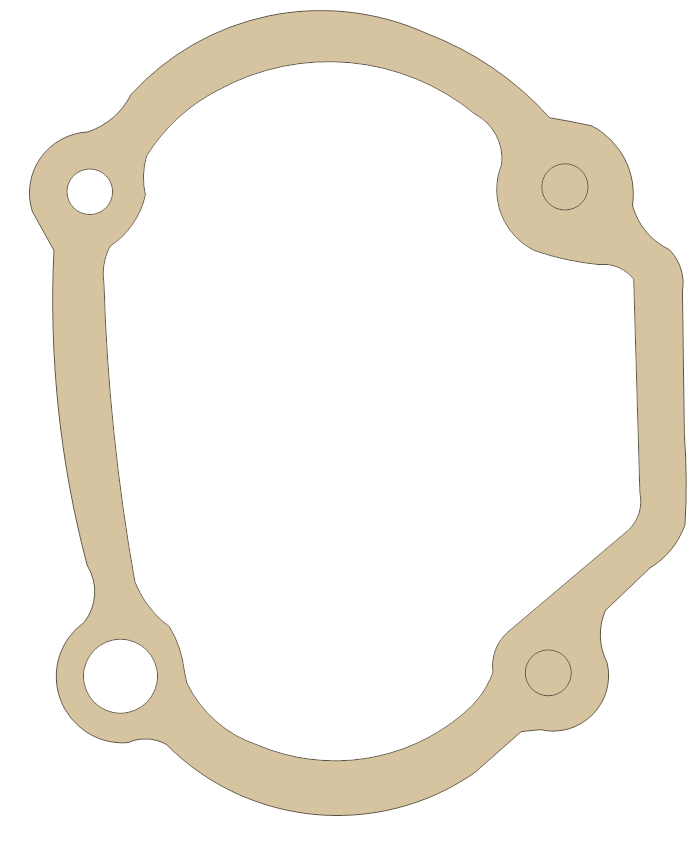

Sub Transmission Cover | 11693-053-030 | A | 20 mm | 1974 - 1978 |
Ready-to-cut files for every gasket listed here are available to subscribers. Specifications are free to view.
