4 gasket sets and 14 individual gaskets for the Honda TLR200. Material, thickness and OEM cross-reference for each.
| Set | Gaskets in Set | Material | Years |
|---|---|---|---|
| SET A | 6 | A | 1983 - 1984 |
| SET A | 6 | A | 1986 - 1987 |
| SET B | 1 | B | 1983 - 1984 |
| SET B | 1 | B | 1986 - 1987 |
| Gasket | OEM Number | Material | Thickness | Years | |
|---|---|---|---|---|---|
|
|

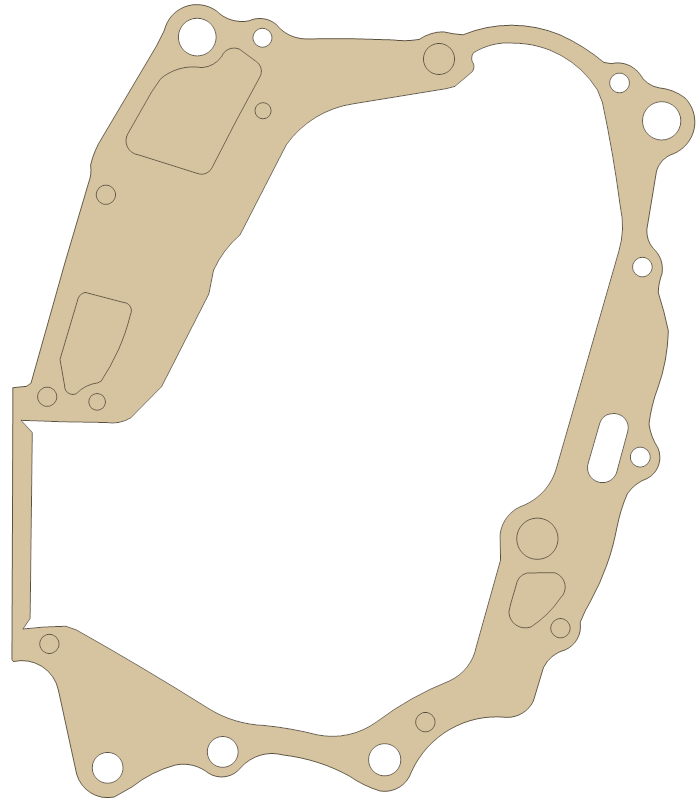

Crankcase | 11191-437-010 | A | 20 mm | 1983 - 1984 |
|
|
Crankcase | 11191-437-010 | A | 20 mm | 1986 - 1987 |
|
|

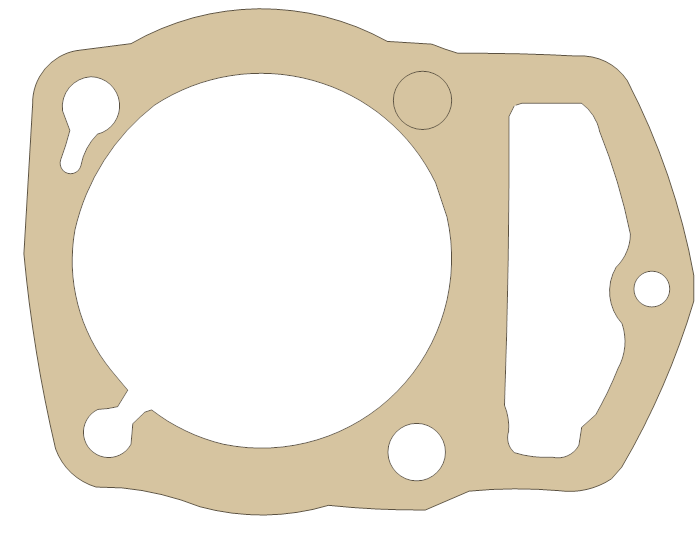

Cylinder Base | 12191-437-010 | A | 20 mm | 1986 - 1987 |
|
|
Cylinder Base | 12191-437-010 | A | 20 mm | 1983 - 1984 |
|
|

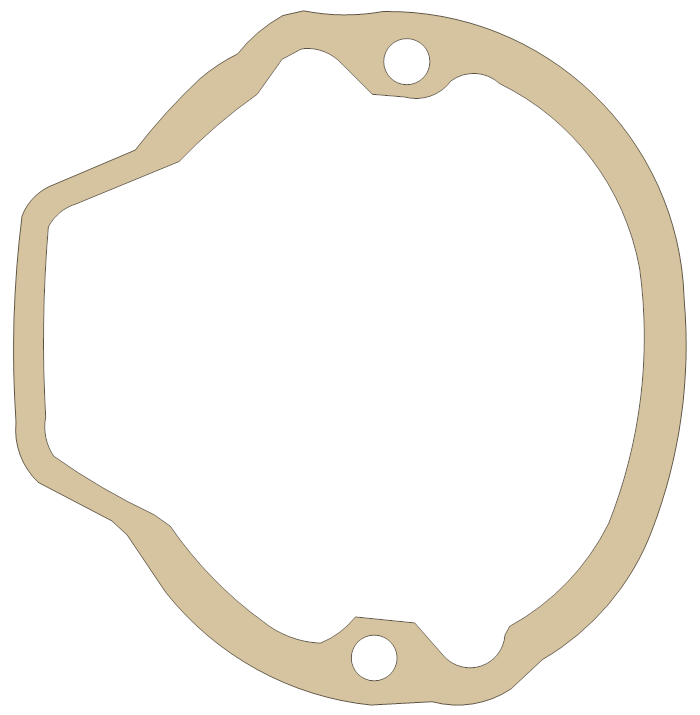

Generator Cover | 30372-437-000 | A | 20 mm | 1983 - 1984 |
|
|
Generator Cover | 30372-437-000 | A | 20 mm | 1986 - 1987 |
|
|

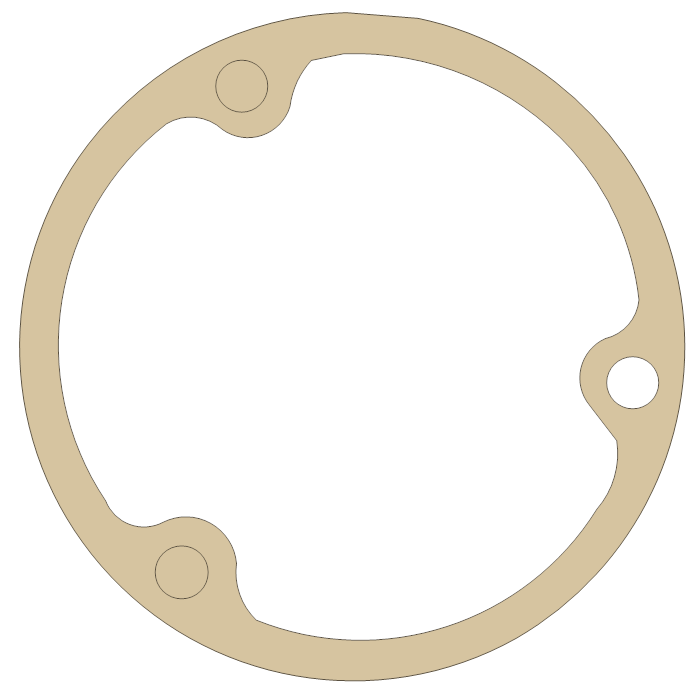

Oil Filter Cap | 15459-KT0-710 | A | 20 mm | 1986 - 1987 |
|
|
Oil Filter Cap | 15459-KT0-710 | A | 20 mm | 1983 - 1984 |
|
|

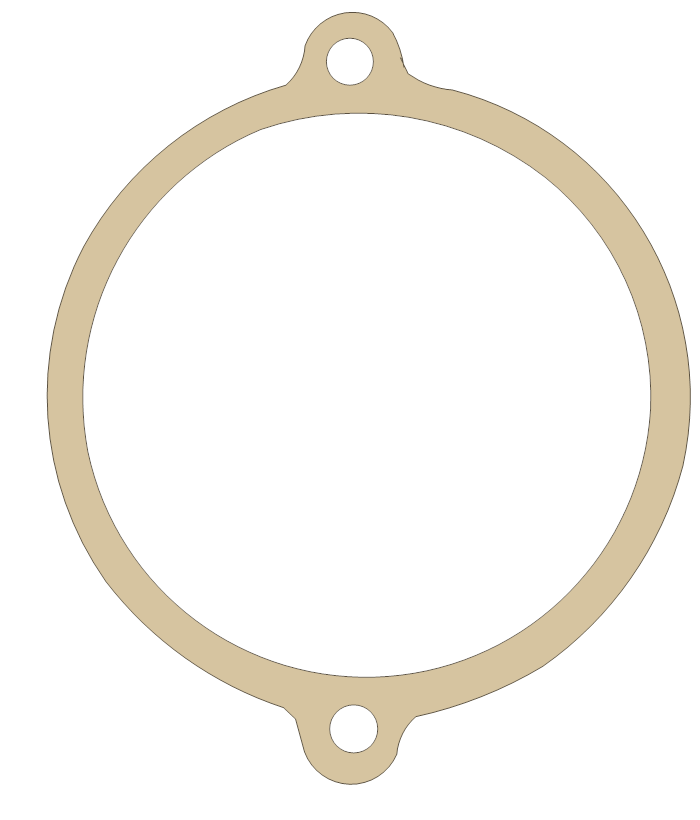

Pulse Generator Base | 12339-KT0-710 | A | 20 mm | 1983 - 1984 |
|
|
Pulse Generator Base | 12339-KT0-710 | A | 20 mm | 1986 - 1987 |
|
|

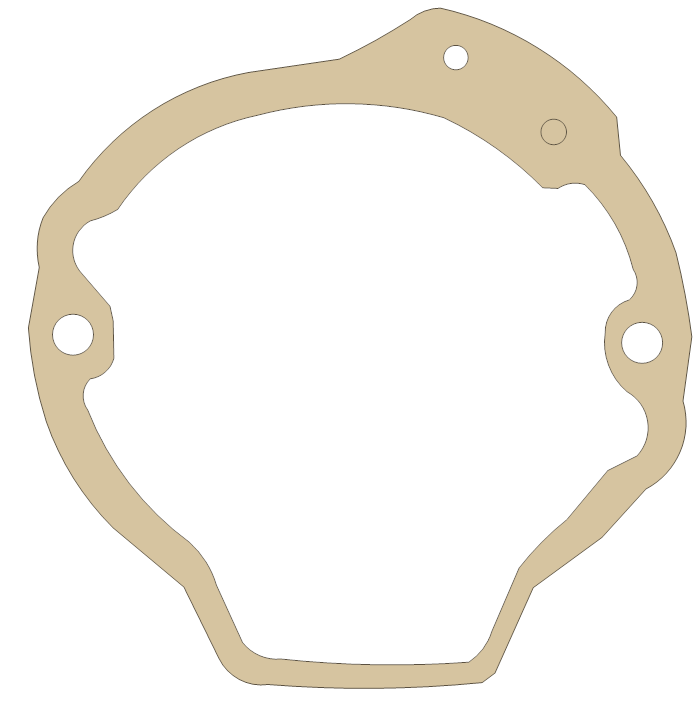

Pulse Generator Cover | 30372-KT0-710 | B | 40 mm | 1986 - 1987 |
|
|
Pulse Generator Cover | 30372-KT0-710 | B | 40 mm | 1983 - 1984 |
|
|

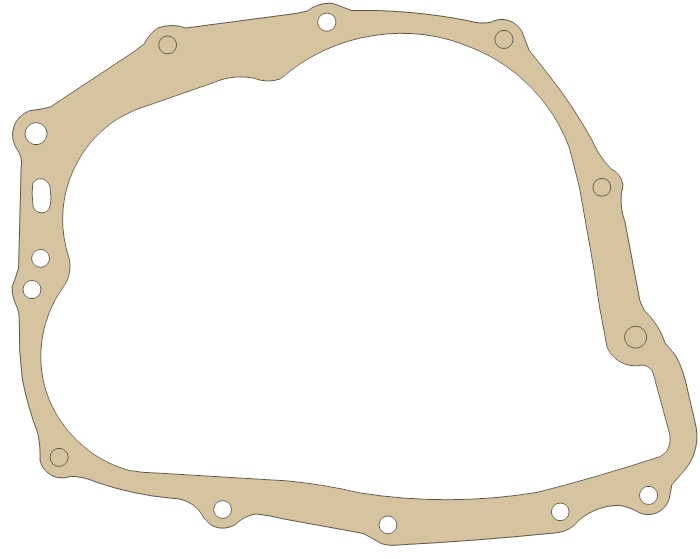

Right Crankcase Cover | 11393-437-000 | A | 20 mm | 1983 - 1984 |
|
|
Right Crankcase Cover | 11393-437-000 | A | 20 mm | 1986 - 1987 |
Ready-to-cut files for every gasket listed here are available to subscribers. Specifications are free to view.
