2 gasket sets and 9 individual gaskets for the Honda TRX90. Material, thickness and OEM cross-reference for each.
| Set | Gaskets in Set | Material | Years |
|---|---|---|---|
| SET A | 2 | A | 1993 - 2005 |
| SET B | 1 | B | 1993 - 2005 |
| Gasket | OEM Number | Material | Thickness | Years | |
|---|---|---|---|---|---|
|
|

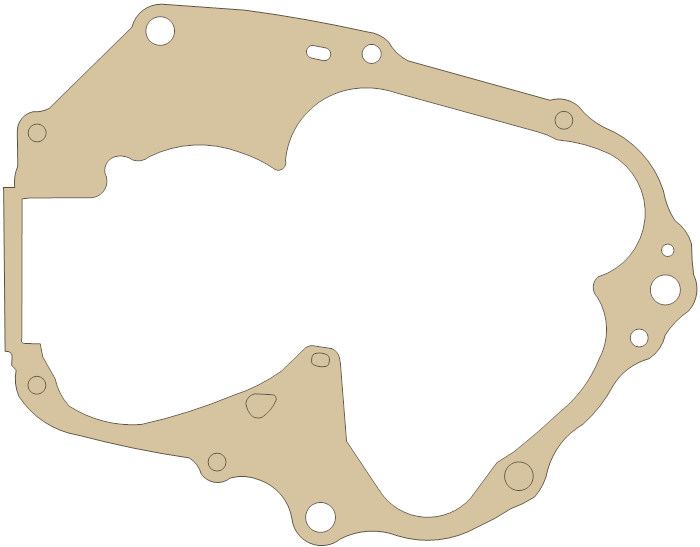

Crankcase | 11191-GW8-680 | A | 20 mm | 1993 - 2005 |
|
|

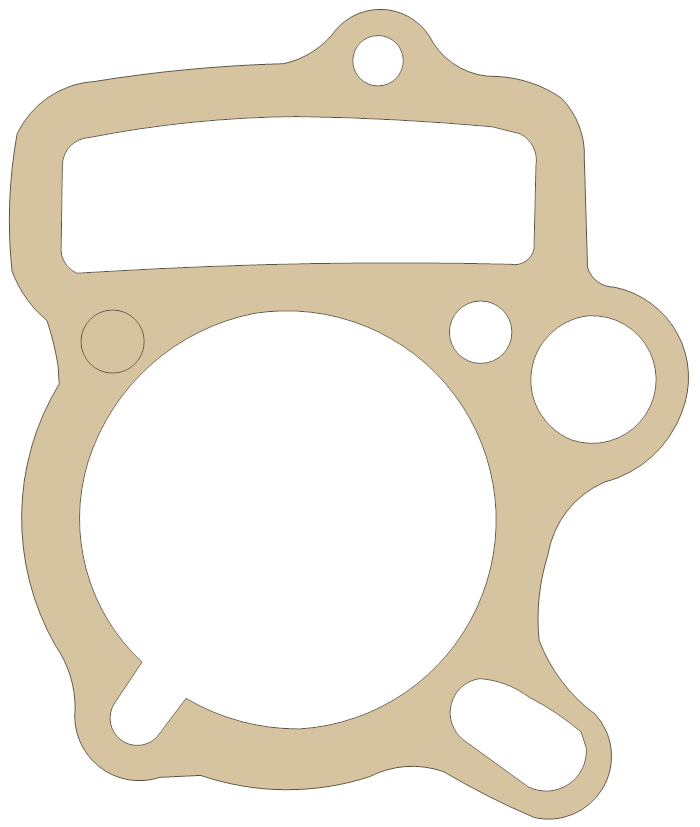

Cylinder | 12191-GW8-680 | A | 20 mm | 2001 - 2005 |
|
|

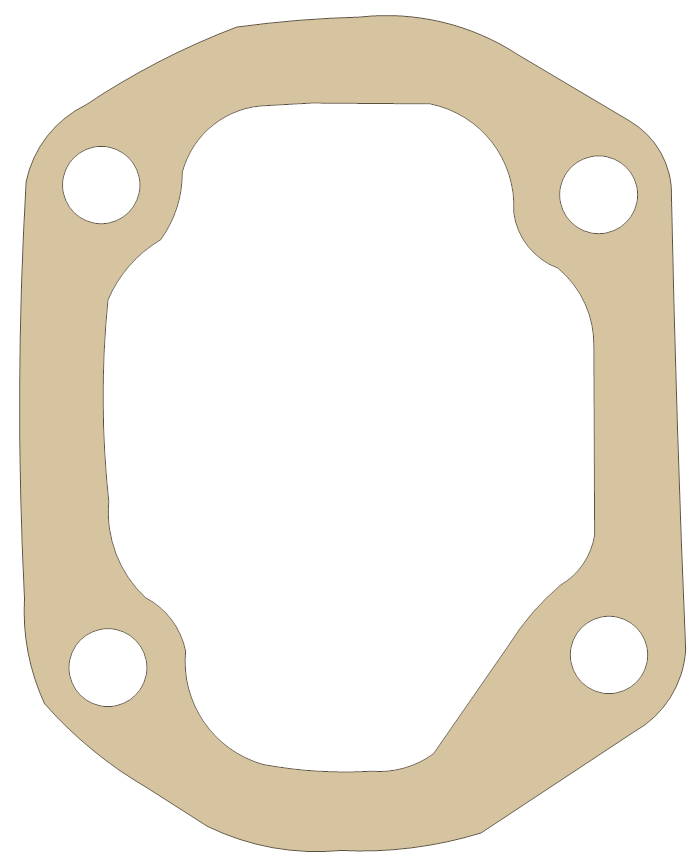

Cylinder Head Cover | 12391-GW8-680 | A | 20 mm | 1993 - 2005 |
|
|

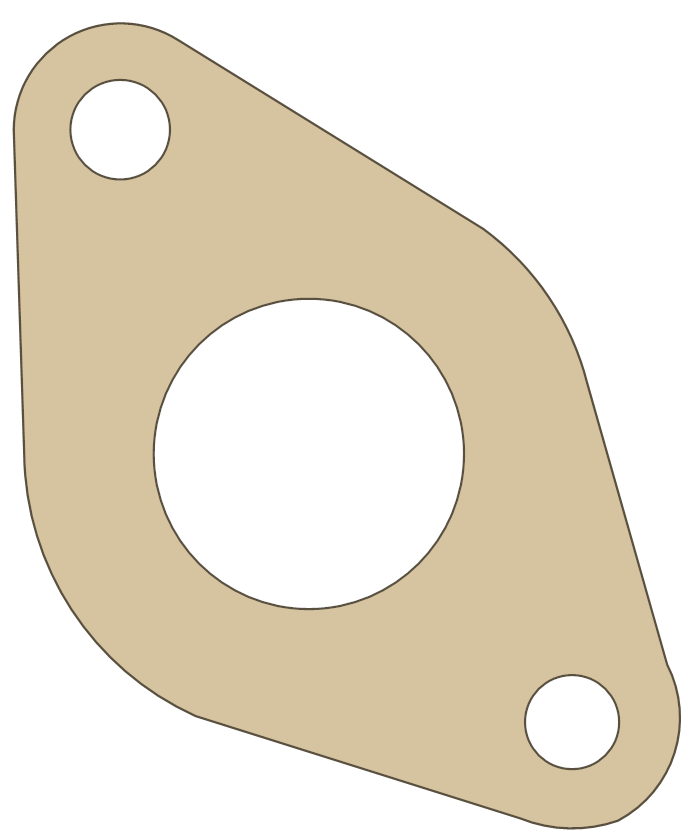

IN, Pipe | 17119-HF7-000 | B | 30 mm | 1993 - 2005 |
|
|

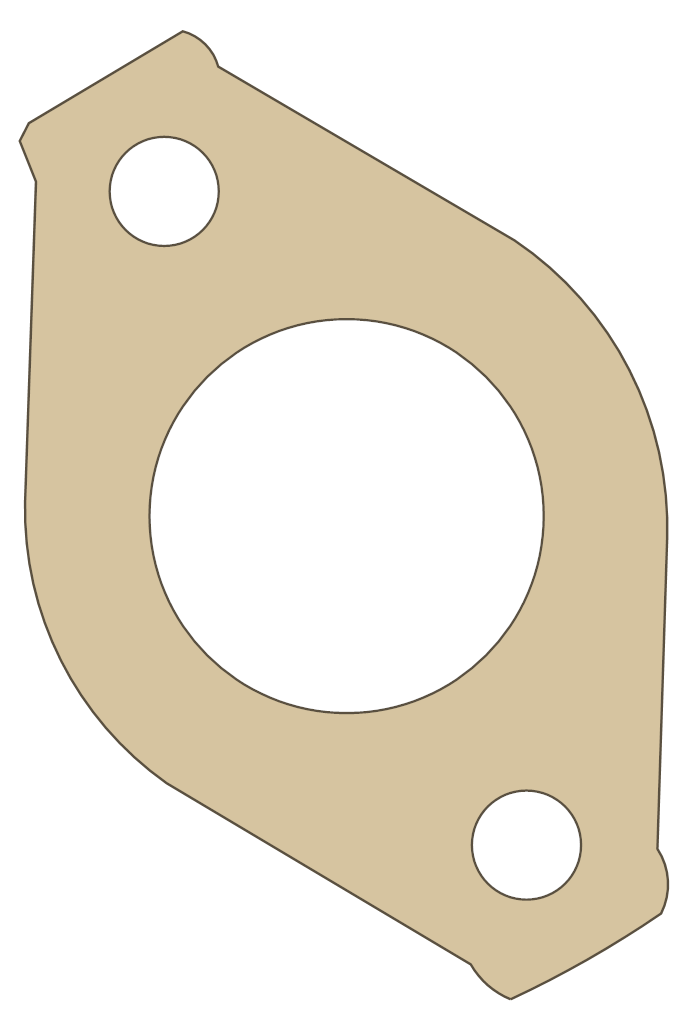

Insulator | 16201-HF7-000 | A | 20 mm | 1993 - 2005 |
|
|

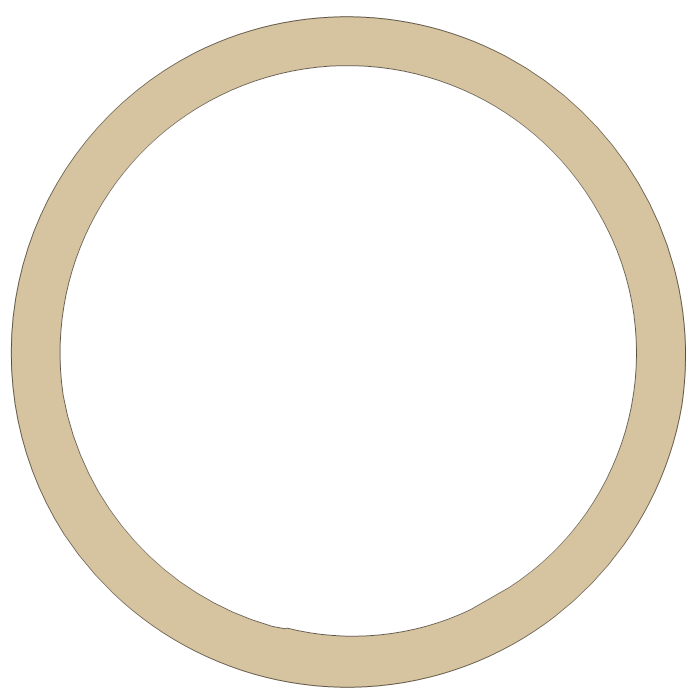

L. Cylinder Head Side Cover | 12395-GW8-680 | A | 20 mm | 1993 - 2005 |
|
|

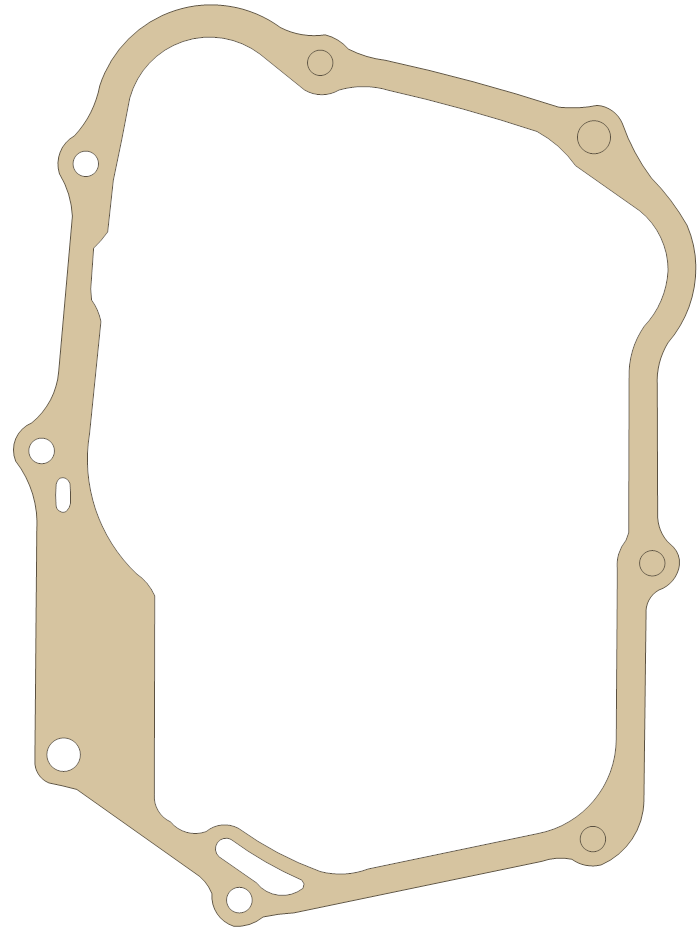

R. Crankcase Cover | 11394-GW8-680 | A | 20 mm | 1993 - 2005 |
|
|
R. Cylinder Head Side Cover | 12394-GW8-680 | A | 20 mm | 1993 - 2005 |
|
|
R. Cylinder Head Side Cover | 12394-GW8-680 | A | 20 mm | 1993 - 2005 |
Ready-to-cut files for every gasket listed here are available to subscribers. Specifications are free to view.
