8 gasket sets and 18 individual gaskets for the Yamaha XV1100. Material, thickness and OEM cross-reference for each.
| Set | Gaskets in Set | Material | Years |
|---|---|---|---|
| SET A | 8 | A | 1995 - 1999 |
| SET A | 6 | A | 1989 - 1992 |
| SET A | 6 | A | 1994 |
| SET B | 1 | A | 1994 |
| SET B | 1 | A | 1995 - 1999 |
| SET B | 1 | A | 1989 - 1992 |
| SET C | 1 | B | 1995 - 1999 |
| SET D | 1 | D | 1995 - 1999 |
| Gasket | OEM Number | Material | Thickness | Years | |
|---|---|---|---|---|---|
|
|

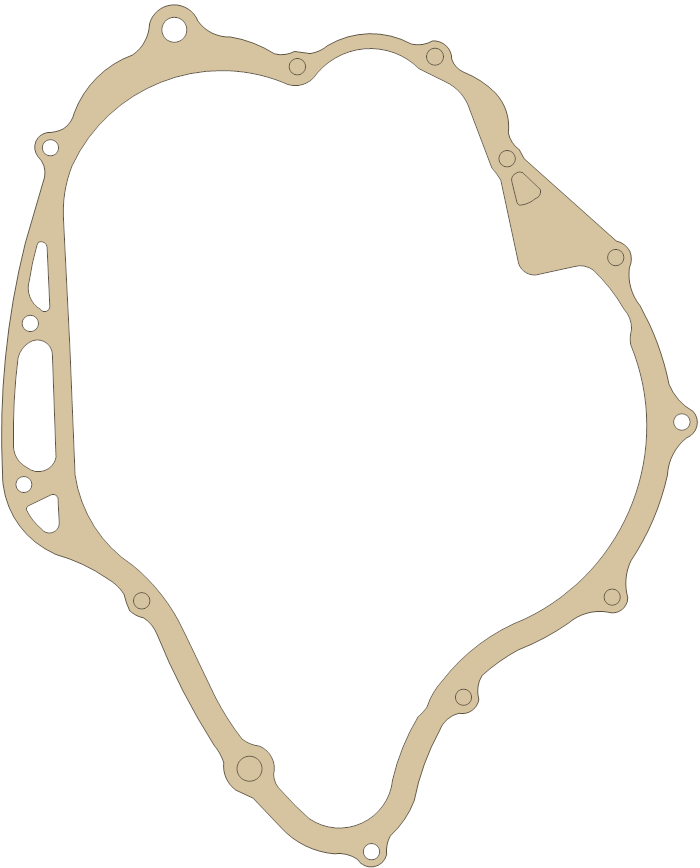

Crankcase Cover 1 | 3EG-15451-00 | A | 20 mm | 1995 - 1999 |
|
|
Crankcase Cover 1 | 3EG-15451-00 | A | 20 mm | 1989 - 1992 |
|
|
Crankcase Cover 1 | 3EG-15451-00 | A | 20 mm | 1994 |
|
|

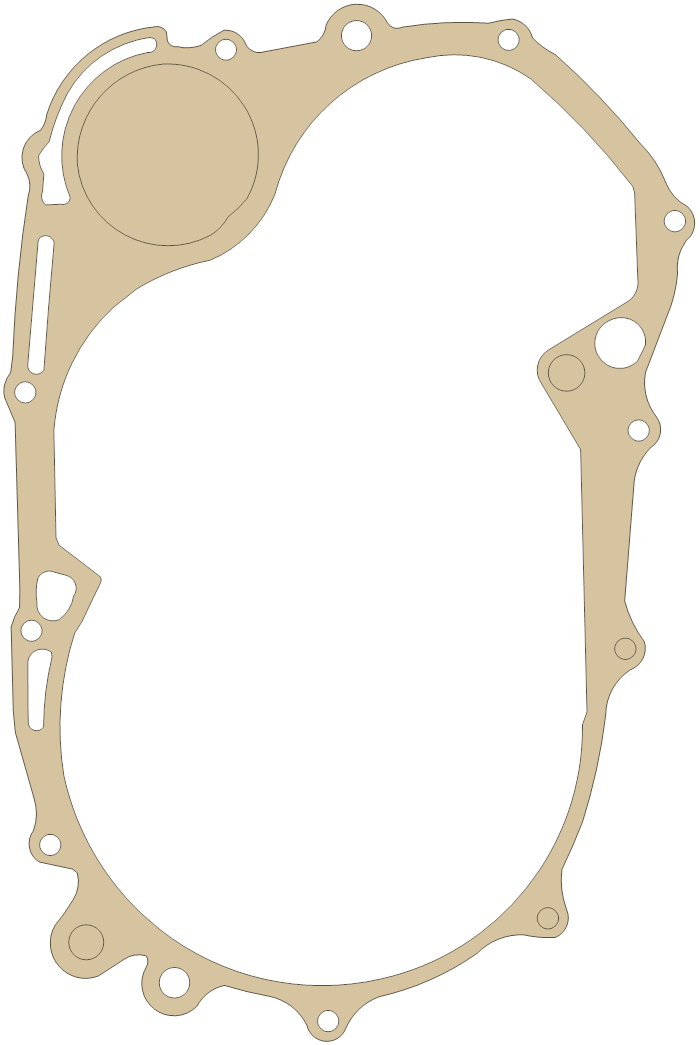

Crankcase Cover 3 | 4X7-15462-00 | A | 20 mm | 1994 |
|
|
Crankcase Cover 3 | 3EG-15462-00 | A | 20 mm | 1995 - 1999 |
|
|
Crankcase Cover 3 | 4X7-15462-00 | A | 20 mm | 1989 - 1992 |
|
|

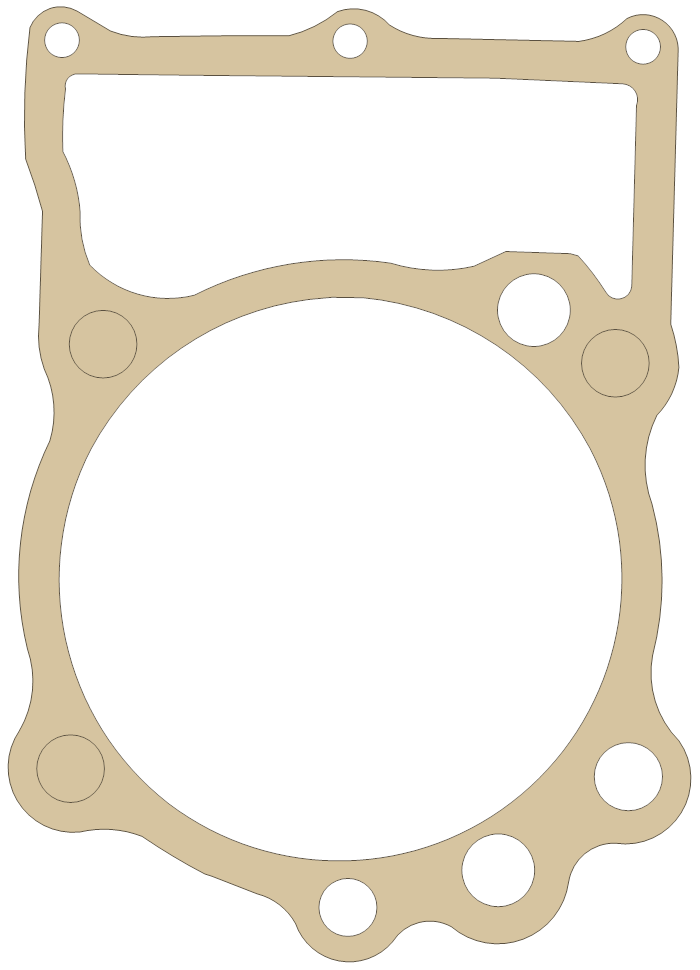

Cylinder | 3EG-11351-00 | A | 20 mm | 1989 - 1992 |
|
|
Cylinder | 3EG-11351-00 | A | 20 mm | 1995 - 1999 |
|
|
Cylinder | 3EG-11351-00 | A | 20 mm | 1994 |
|
|

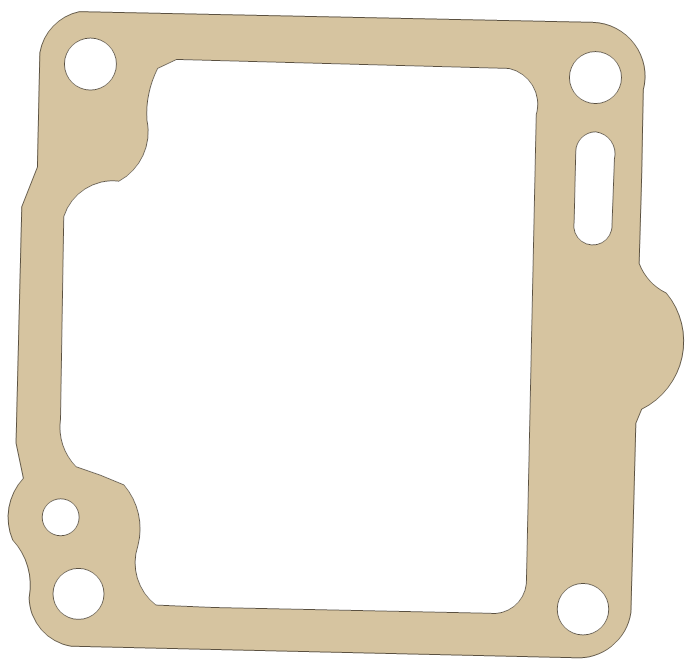

Float Chamber | 3CF-14984-01 | B | 40 mm | 1994 |
|
|
Float Chamber | 3CF-14984-01 | B | 40 mm | 1995 - 1999 |
|
|
Gasket | 3EG-15568-00 | D | 15 mm | 1995 - 1999 |
|
|

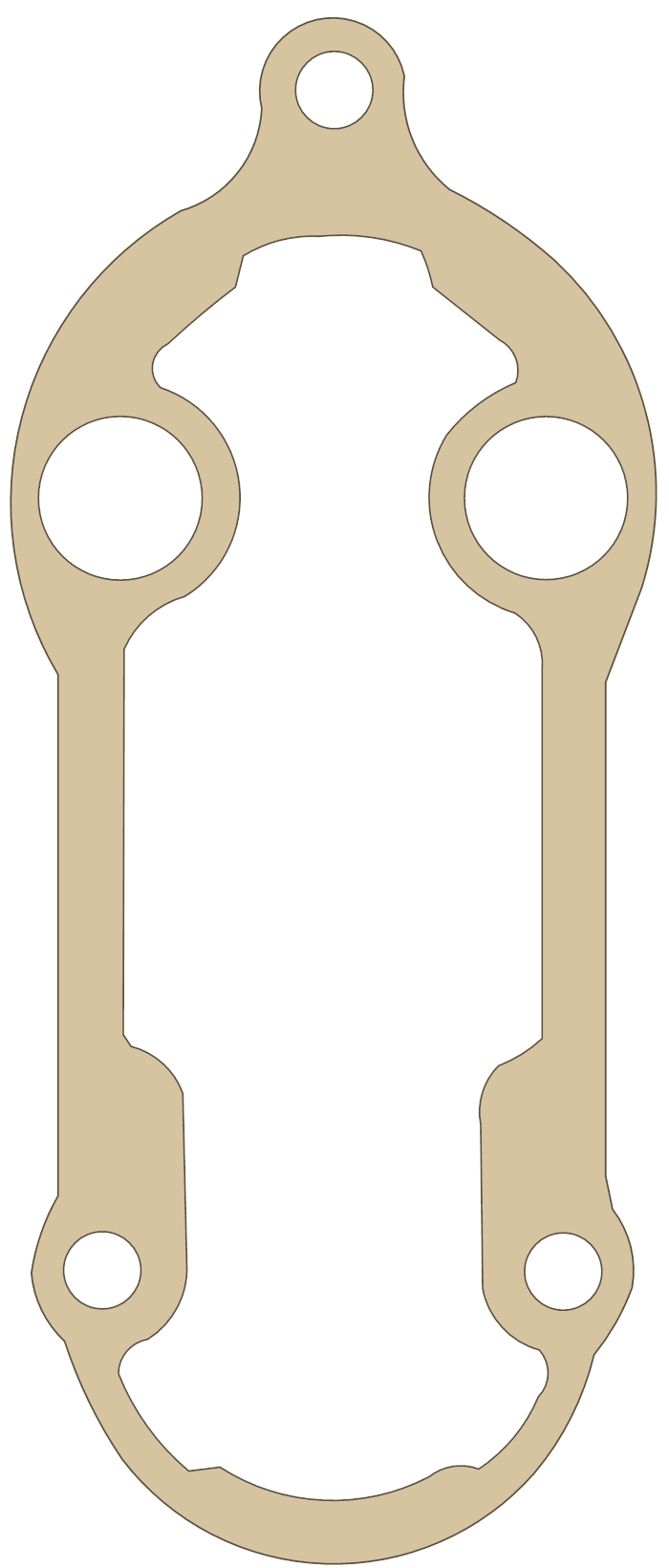

Shifter Cover | 3EG-15459-00 | A | 20 mm | 1989 - 1992 |
|
|
Shifter Cover | 3EG-15459-00 | A | 20 mm | 1995 - 1999 |
|
|
Shifter Cover | 3EG-15459-00 | A | 20 mm | 1994 |
|
|

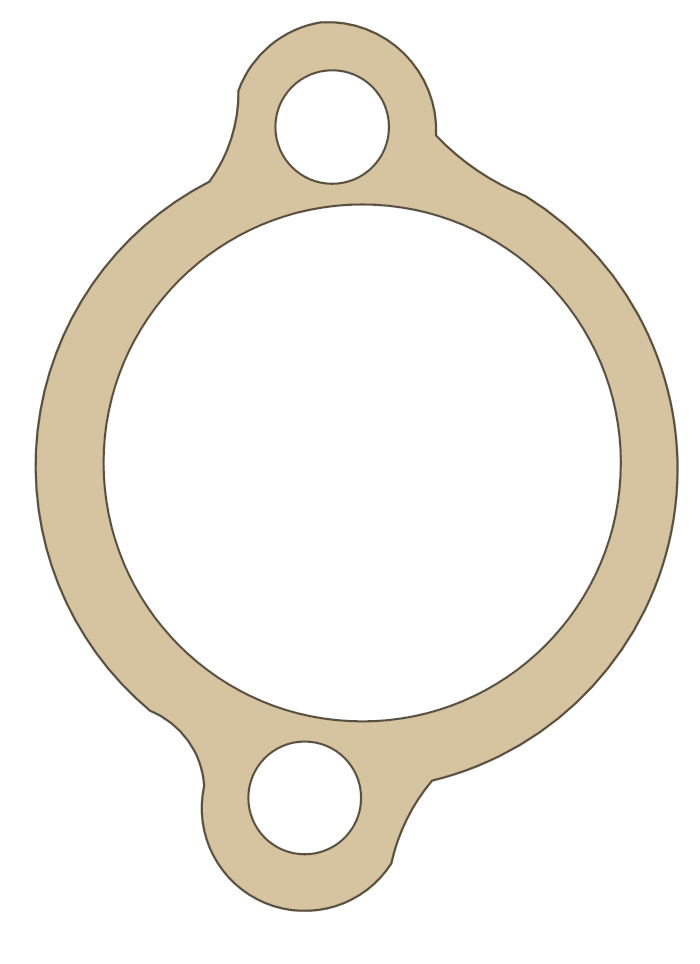

Tensioner Case | 4WD-12213-00 | A | 20 mm | 1995 - 1999 |
|
|
Tensioner Case | 4DW-12213-00 | A | 20 mm | 1994 |
|
|
Tensioner Case | 4DW-12213-00 | A | 20 mm | 1989 - 1992 |
Ready-to-cut files for every gasket listed here are available to subscribers. Specifications are free to view.
