2 gasket sets and 23 individual gaskets for the Kawasaki KX500. Material, thickness and OEM cross-reference for each.
| Set | Gaskets in Set | Material | Years |
|---|---|---|---|
| SET A | 6 | A | 1989 - 2002 |
| SET B | 3 | B | 1989 - 2002 |
| Gasket | OEM Number | Material | Thickness | Years | |
|---|---|---|---|---|---|
|
|

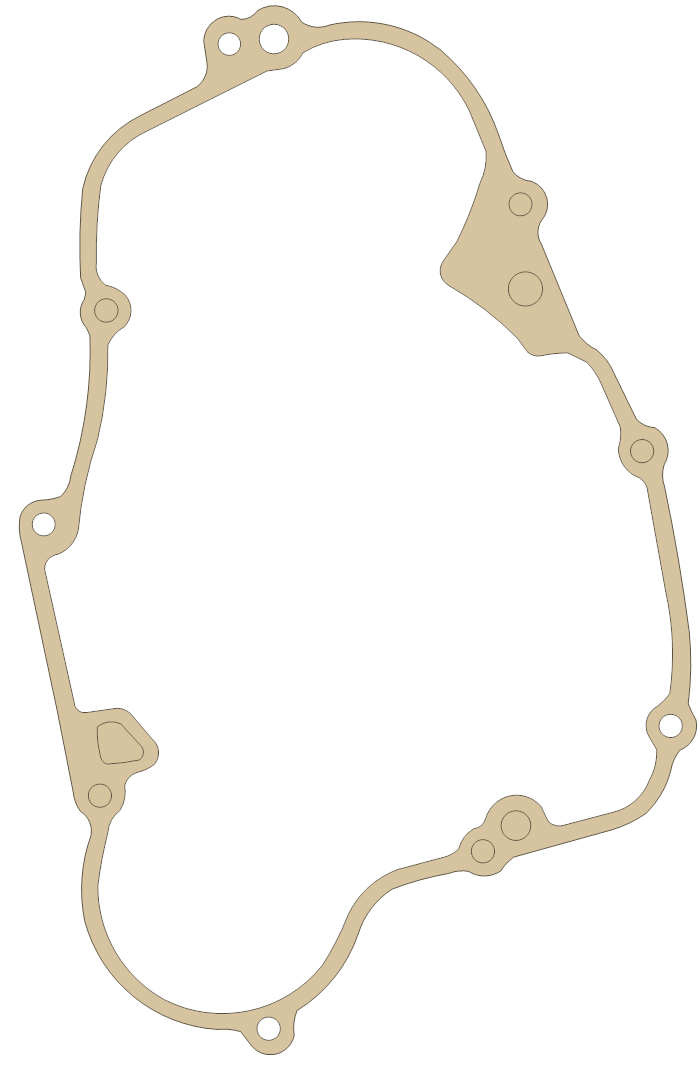

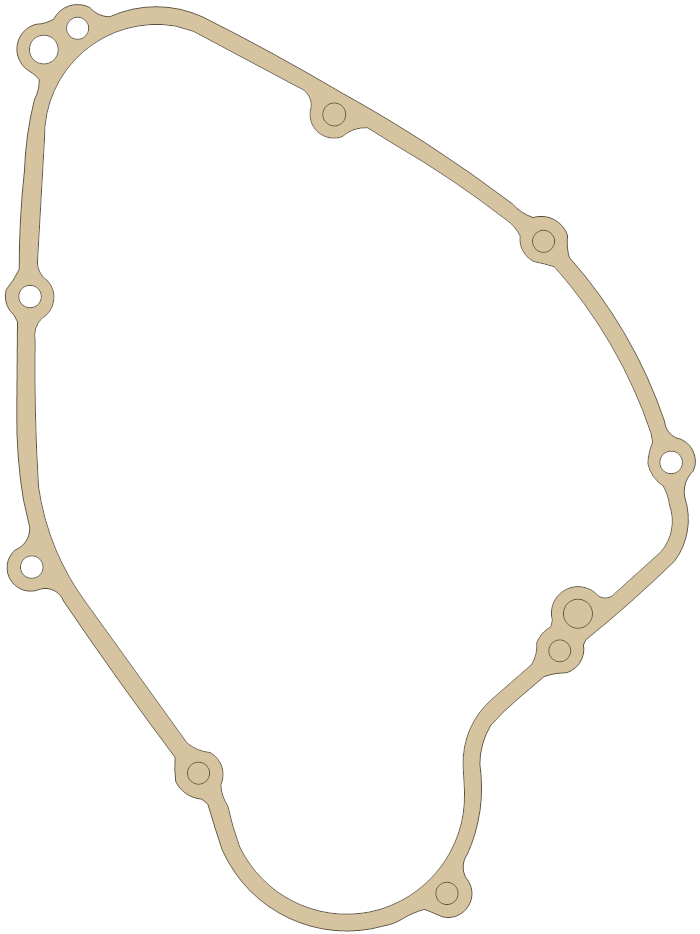

Clutch Cover | 11009-1963 | A | 20 mm | 1989 - 2004 |
|
|
Clutch Cover | 11009-1963 | A | 20 mm | 1986 - 1987 |
|
|
Clutch Cover | 11060-1464 | A | 20 mm | 1983 - 1985 |
|
|

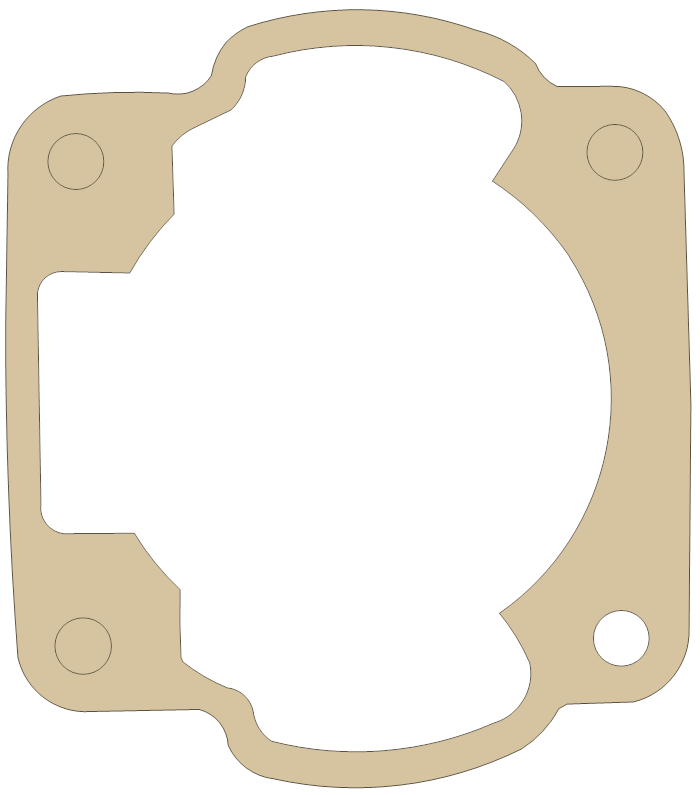

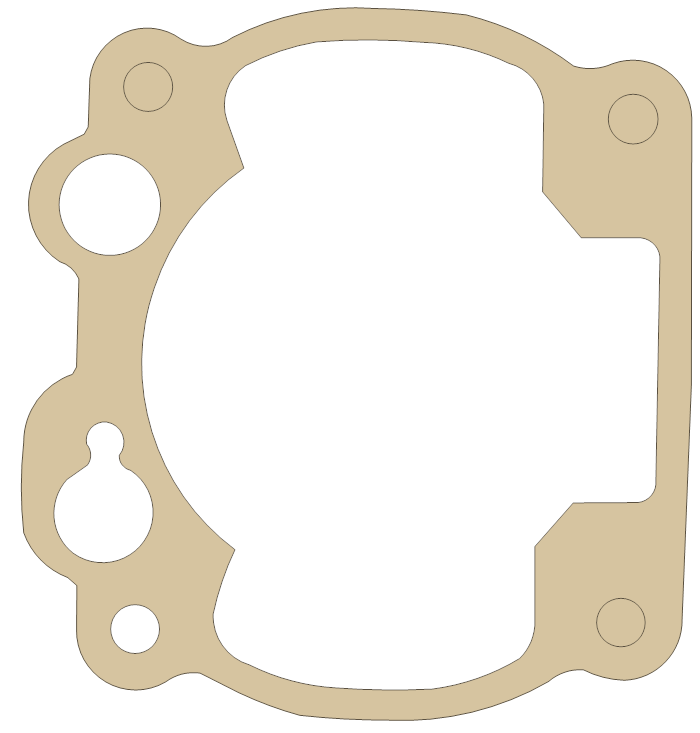

Cylinder Base | 11009-1288 | A | 20 mm | 1983 - 1985 |
|
|
Cylinder Base | 11009-1961 | A | 20 mm | 1989 - 2002 |
|
|
Cylinder Base | 11060-1456 | A | 20 mm | 1986 - 1988 |
|
|

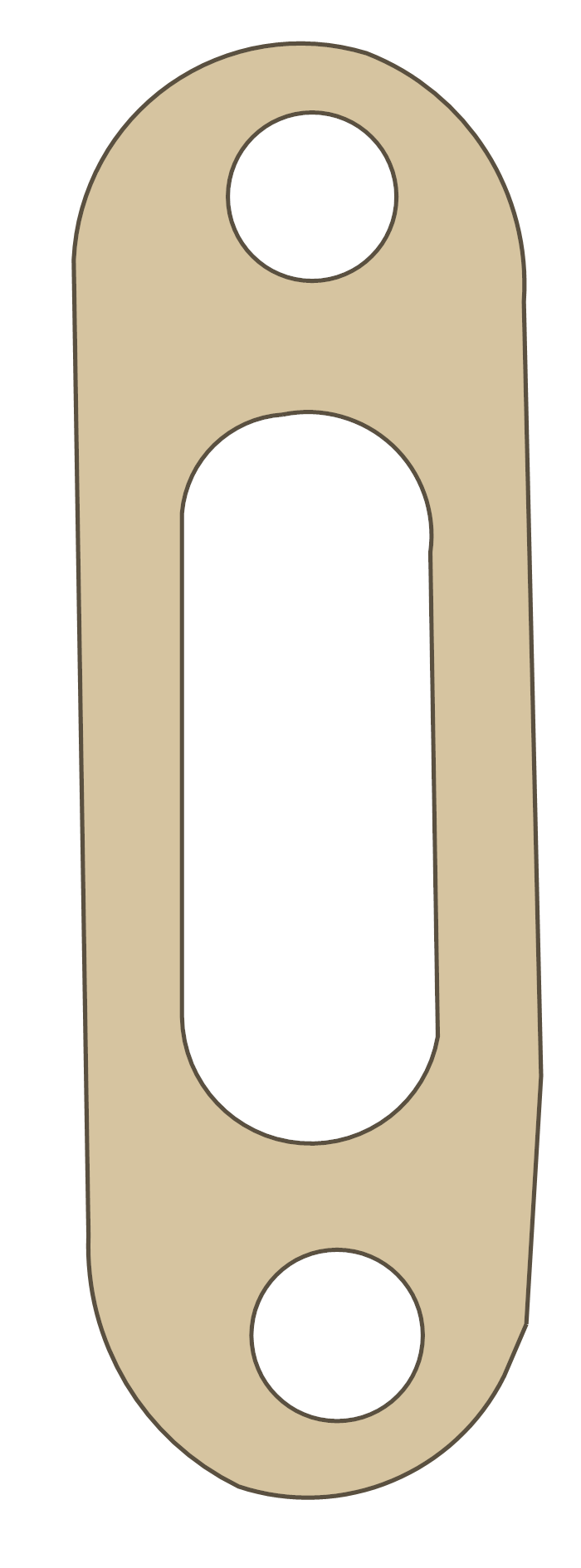

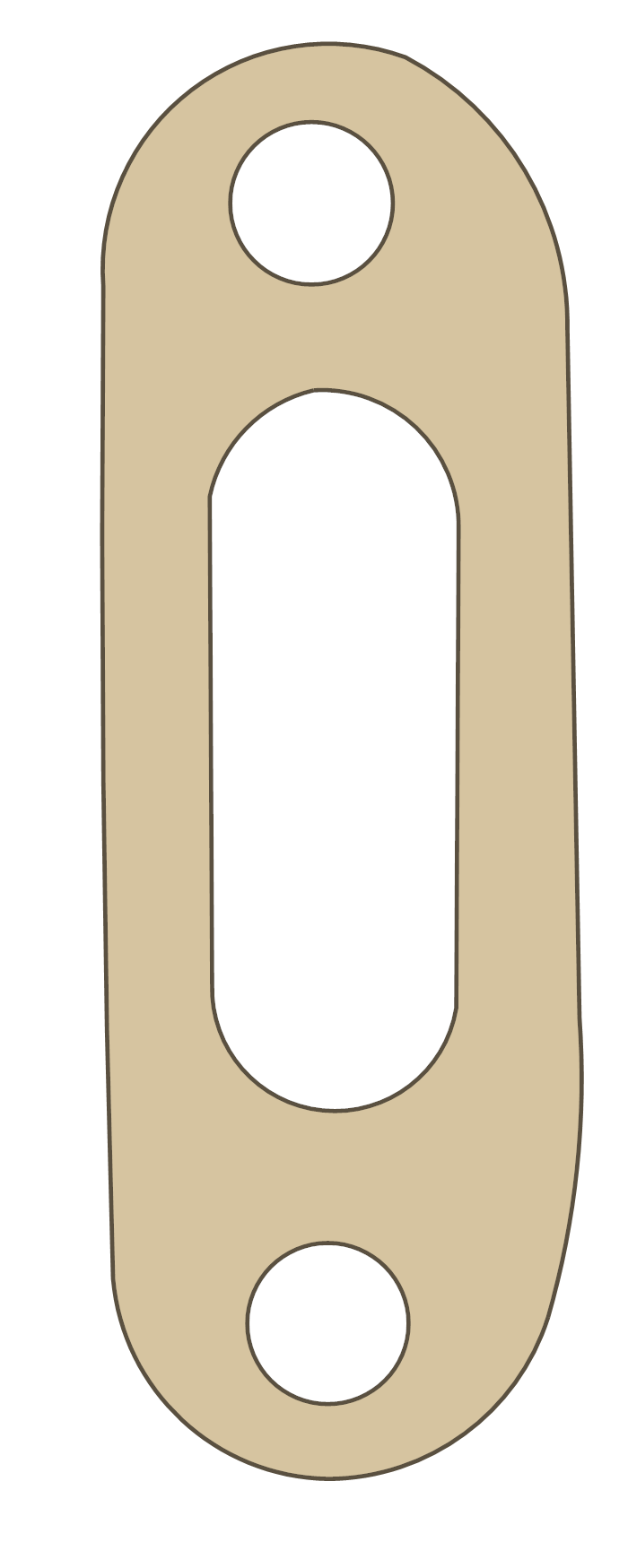

Elbow | 11009-1446 | A | 20 mm | 1988 - 1991 |
|
|
Elbow | 11009-1952 | A | 20 mm | 1989 - 2004 |
|
|
Elbow | 11009-1952 | A | 20 mm | 1987 - 1988 |
|
|

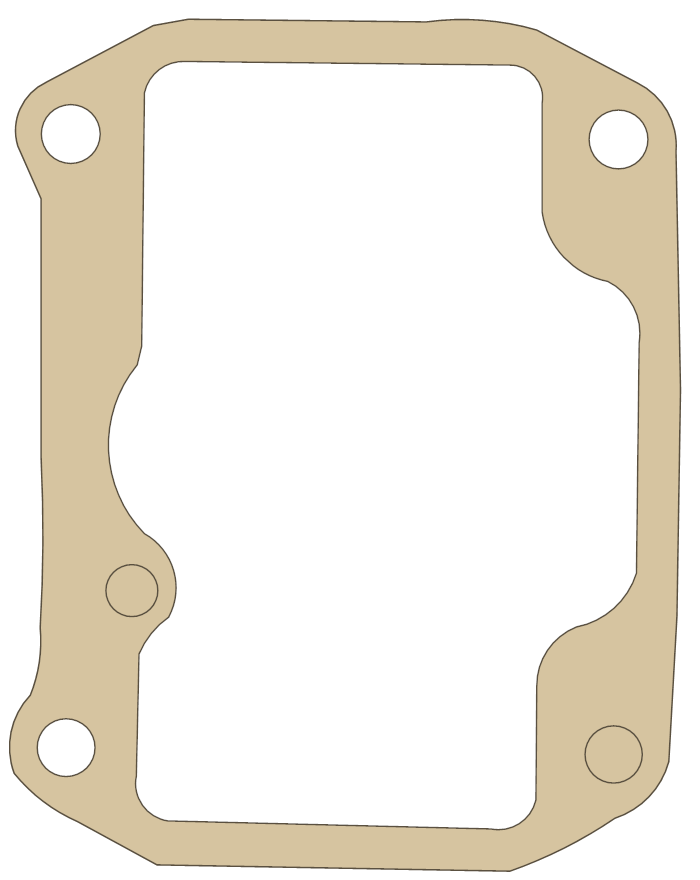

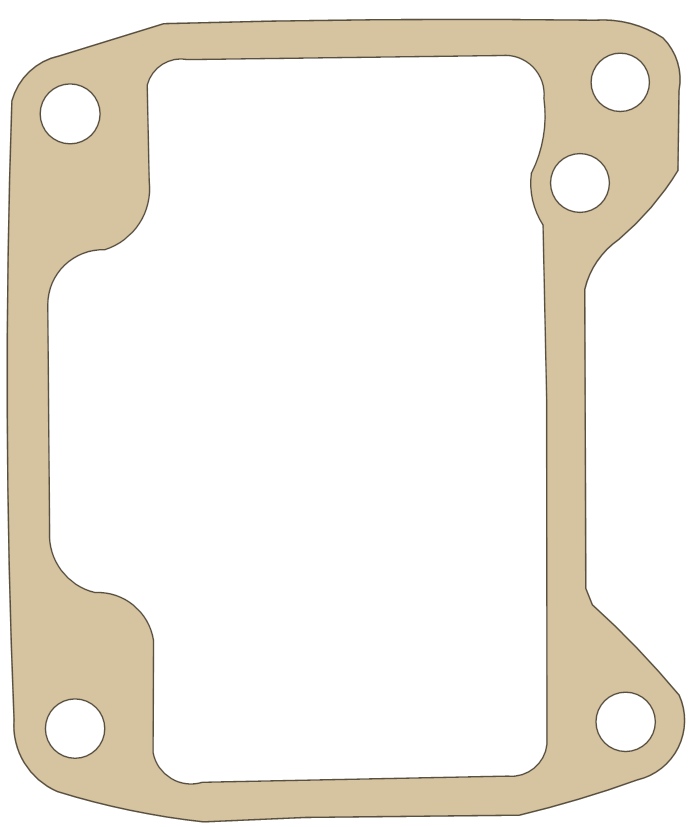

Float Chamber | 11009-1275 | B | 30 mm | 1983 - 1984 |
|
|
Float Chamber | 11009-1488 | B | 40 mm | 1985 - 1986 |
|
|

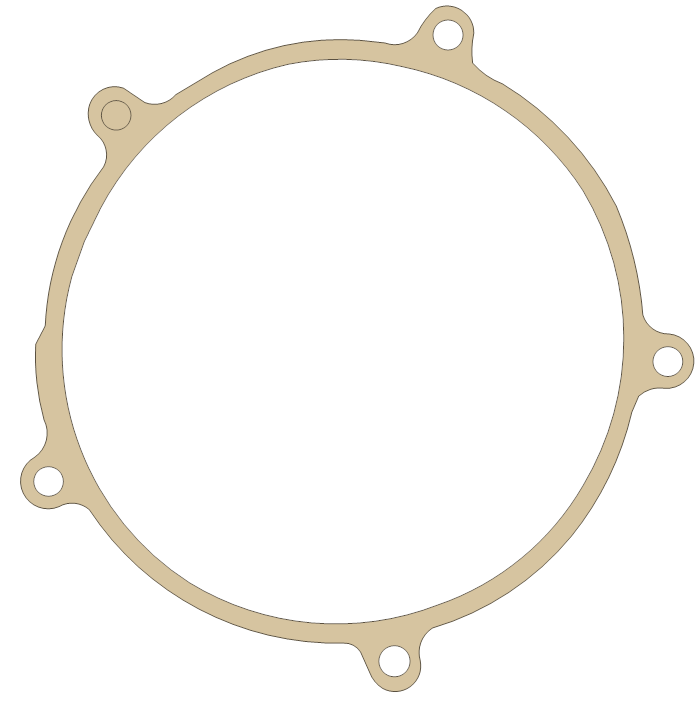

Generator Cover | 11009-1964 | B | 40 mm | 1989 - 2004 |
|
|
Generator Cover | 11009-1964 | B | 40 mm | 1983 - 1987 |
|
|

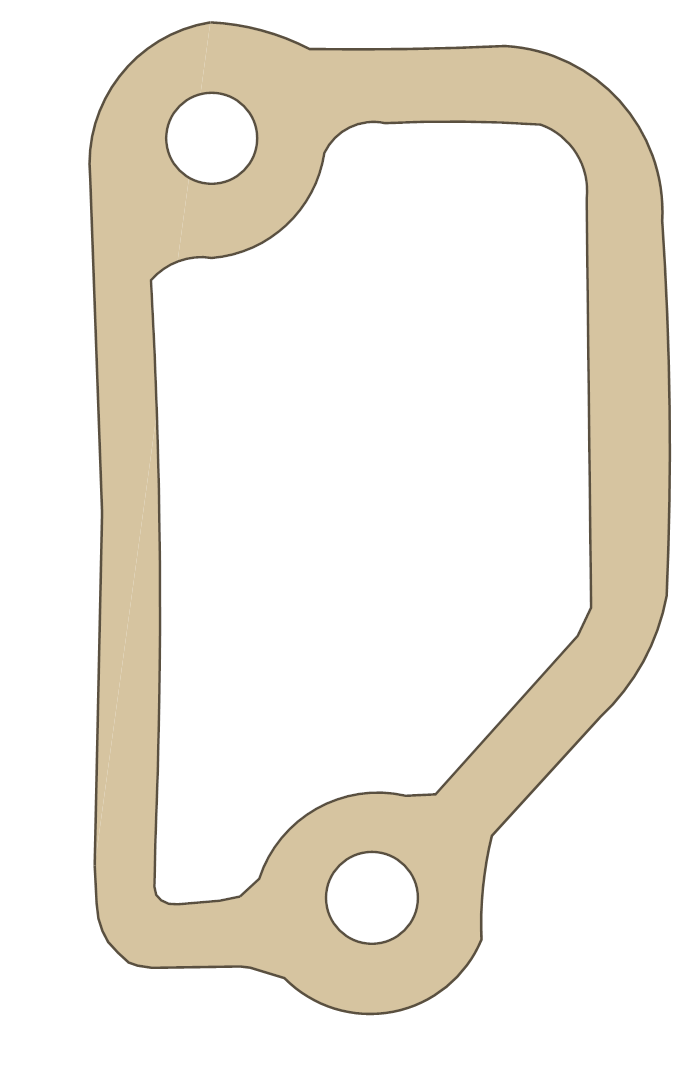

Governor Cover | 11009-1960 | B | 40 mm | 1986 - 1987 |
|
|
Governor Cover | 11009-1960 | B | 40 mm | 1989 - 2004 |
|
|

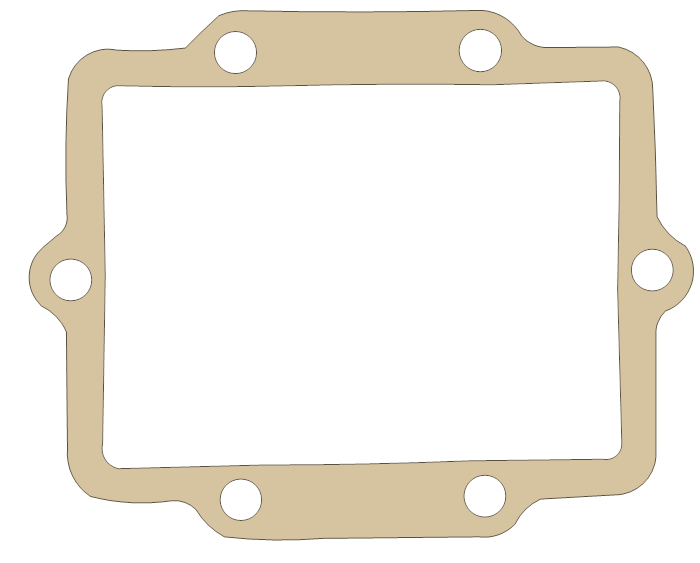

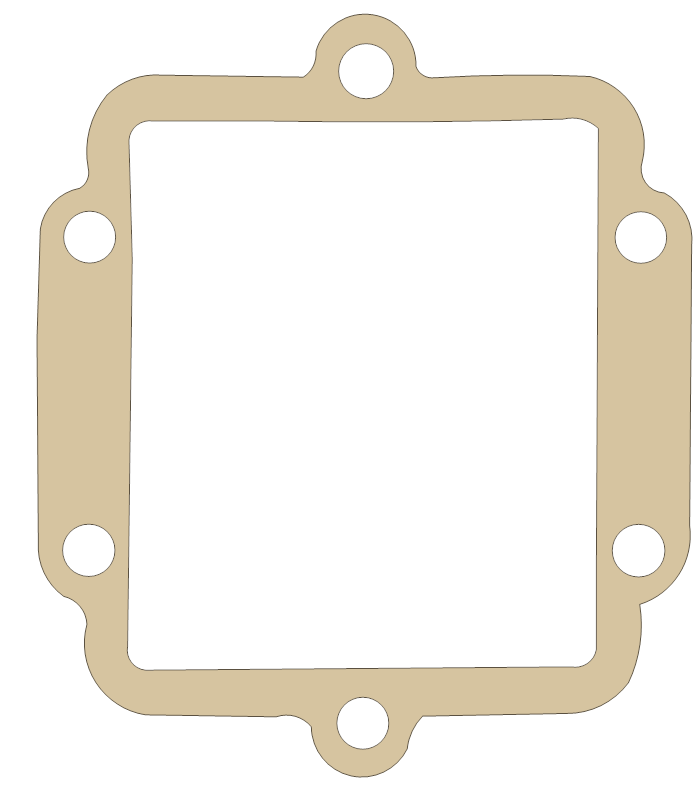

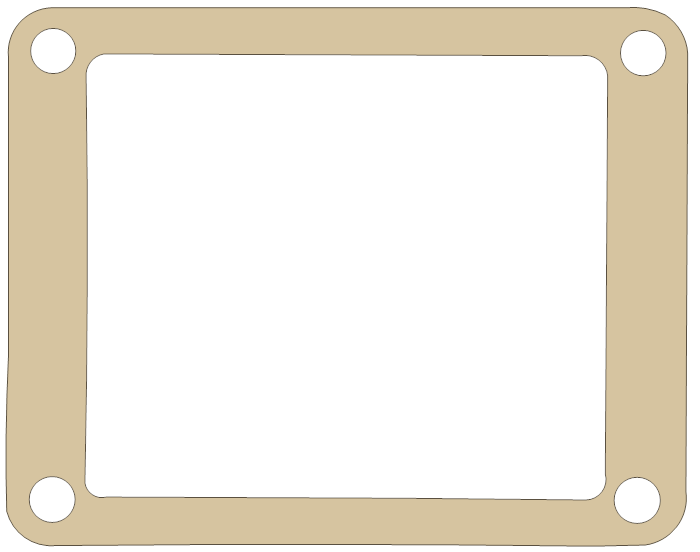

Reed Valve | 11009-1950 | B | 40 mm | 1989 - 2004 |
|
|
Reed Valve | 11009-1941 | B | 40 mm | 1983 - 1984 |
|
|
Reed Valve | 11009-1950 | B | 40 mm | 1986 - 1987 |
|
|
Reed Valve | 11009-1360 | B | 40 mm | 1983 - 1985 |
|
|

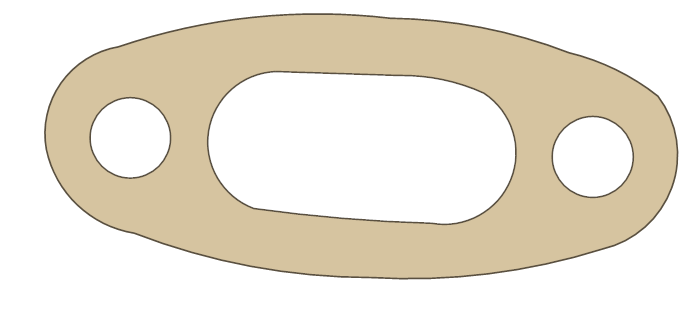

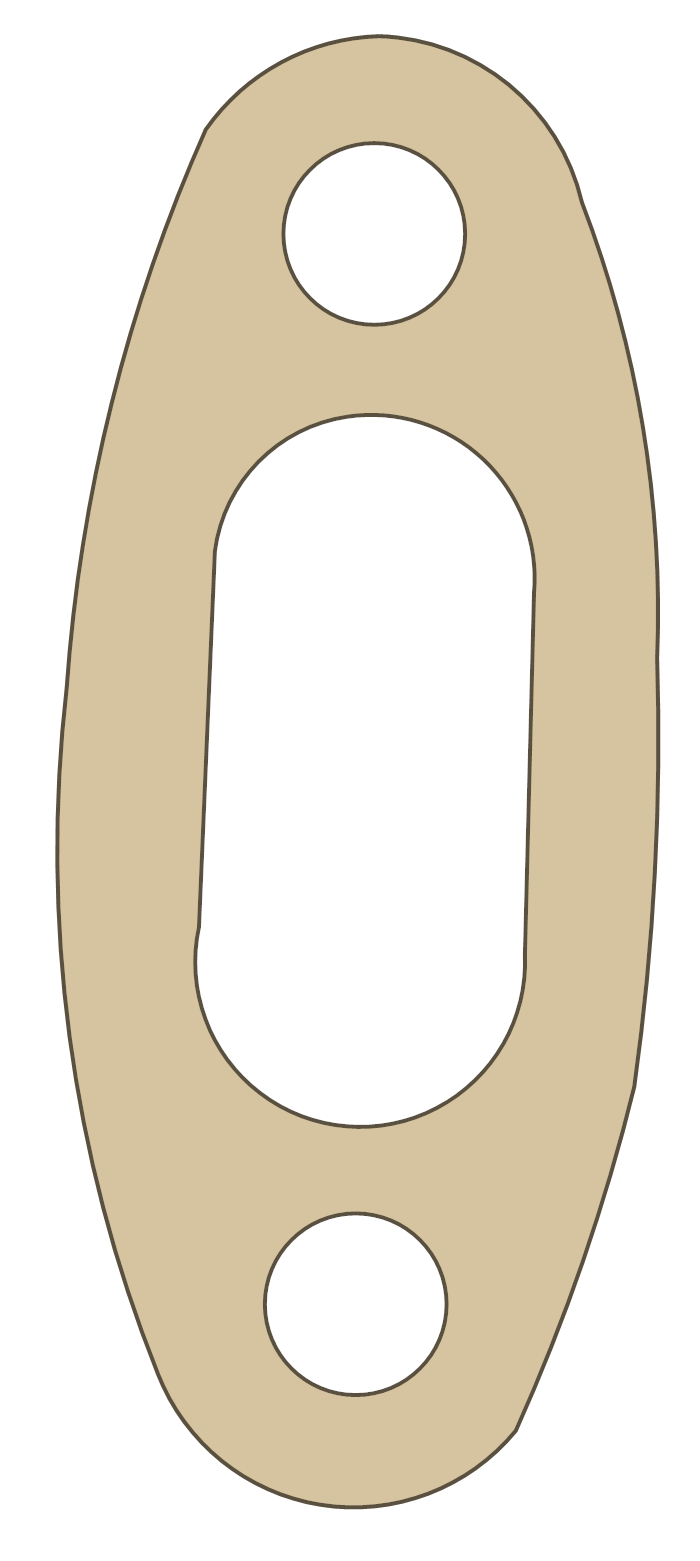

Valve Cover | 11009-1948 | A | 20 mm | 1989 - 2004 |
|
|
Valve Cover | 11009-1701 | A | 20 mm | 1989 - 1991 |
|
|

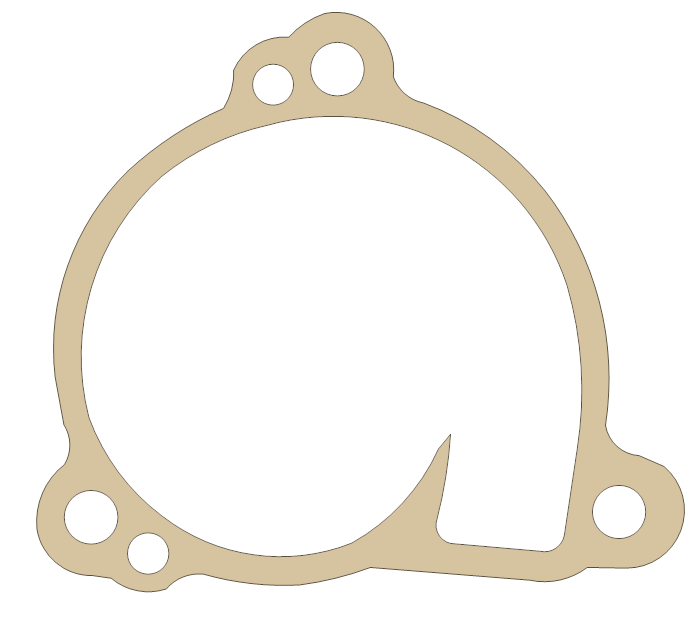

Water Pump Cover | 11009-1962 | A | 20 mm | 1989 - 2004 |
|
|
Water Pump Cover | 11009-1962 | A | 20 mm | 1985 - 1988 |
Ready-to-cut files for every gasket listed here are available to subscribers. Specifications are free to view.
